Bomba de doble tornillo

Diseñada para la flexibilidad, la bomba de doble tornillo está fabricada en una plataforma robusta que cumple con los estrictos estándares de higiene. Puede ocuparse tanto de la transferencia del producto así como de la limpieza in situ (CIP). Sus características de bajas pulsaciones y la excelente capacidad de tratar con sólidos reduce el riesgo de dañar el producto y mejorando así la calidad del producto. El mantenimiento se simplifica y el tiempo de operación del proceso aumenta.

Twin Screw Pump

Líquidos con alta y baja viscosidad y bombeados de manera perfecta y fiable

  • Mayor flexibilidad de proceso.
  • Fácil de usar, aumento del tiempo de operación del proceso
  • Diseño robusto y fiable, que reduce el coste de propiedad y aumenta el tiempo de operación del proceso
  • Mejora de la calidad del producto
  • Higiene excepcional y facilidad de limpieza
Diseñada para el manejo de fluidos con viscosidad alta y baja, abrasivos y sensibles, la bomba de tornillo doble de Alfa Laval es ideal para usarla en aplicaciones higiénicas en la industria láctea, alimenticia, cosmética y de bebidas. Su funcionamiento silencioso, prácticamente sin pulsación, suave y delicado hace de la bomba una excelente elección para el manejo de productos sensibles.
.

Tecnología de bomba de tornillo doble

La bomba de tornillo doble de Alfa Laval combina las tareas de proceso que normalmente se realizan por desplazamiento positivo con las tareas de CIP que generalmente se realizan con bombas centrífugas. Esto proporciona una plataforma robusta y fiable que ofrece una mayor flexibilidad al proceso.

Flexibilidad de proceso

La operación dos en uno proporciona un manejo fácil de los medios de proceso de viscosidades variables así como también fluidos de CIP. Esto simplifica el control de tuberías y bombas, reduciendo costes y minimizando los riesgos de contaminación.

El rendimiento de succión superior con excelente capacidad de elevación y bajo NPSHr proporciona una flexibilidad de instalación y aumenta la recuperación de productos.

Servicio y fiabilidad

Rápido y fácil reemplazo del sello con la bomba en su lugar, gracias a un sellado de cartucho con un verdadero diseño de carga frontal y configuración automática. Esto maximiza tiempo de actividad del proceso y minimiza los costes de mantenimiento Un kit de servicio de sellado opcional proporciona flexibilidad de mantenimiento y reduce los costes de operación.

Una caja de engranajes robusta, totalmente de acero inoxidable con engranajes de distribución ubicados entre los cojinetes, proporciona una distancia optimizada entre ellos. La carga equilibrada del conjunto del eje reduce la vibración y el ruido, aumentando la vida útil y la fiabilidad de los componentes.

El diseño de la cámara de aceite mejora la lubricación de cojinetes y engranajes, aumentando la vida útil de los cojinetes y minimizando la temperatura de funcionamiento de la caja de engranajes.

El fácil acceso a los engranajes de sincronización mientras la bomba está en posición simplifica el proceso de volver a apretar los tornillos. No es necesario el drenaje del aceite de la caja de engranajes ni la extracción del acoplamiento y el motor.

Seguridad operacional

La bomba de tornillo doble de Alfa Laval cuenta con un acabado externo de acero inoxidable limpio con elastómeros perfilados y sellos mecánicos completamente rodeados por el producto. Diseñada para la máxima limpieza con materiales aprobados por la FDA, la bomba está certificada por EHEDG y 3-A.

La combinación del diseño optimizado de la caja de engranajes y el excelente rendimiento hidráulico proporciona un funcionamiento silencioso de la bomba, minimizando las emisiones de ruido. La temperatura de funcionamiento también se minimiza, lo que aumenta la seguridad en el lugar de trabajo.

Una versión ATEX opcional permite el uso en zonas peligrosas.

.

Mantenimiento rápido y sencillo

Minimice los costes de mantenimiento y maximice el tiempo de actividad del proceso. El reemplazo del sello con la bomba en su lugar es rápido y fácil, gracias a un sellado de cartucho con un verdadero diseño de carga frontal y configuración automática. Un kit de servicio de sellado opcional proporciona flexibilidad de mantenimiento y reduce los costes. El fácil acceso a los engranajes de sincronización mientras la bomba está en posición simplifica el proceso de volver a colocar los tornillos sin requerir el drenaje del aceite de la caja de engranajes ni la extracción del acoplamiento y el motor.

Cómo funciona

.

Principio de funcionamiento

La bomba de tornillo doble de Alfa Laval es una bomba de desplazamiento positivo. A medida que la bomba gira, el ensamblado de los dos tornillos contrarrotantes, junto con la carcasa de la bomba, forman cámaras volumétricas. Estas cámaras se llenan con el fluido bombeado y lo mueven axialmente desde el lado de succión de la bomba al lado de descarga de presión más alta de la bomba.

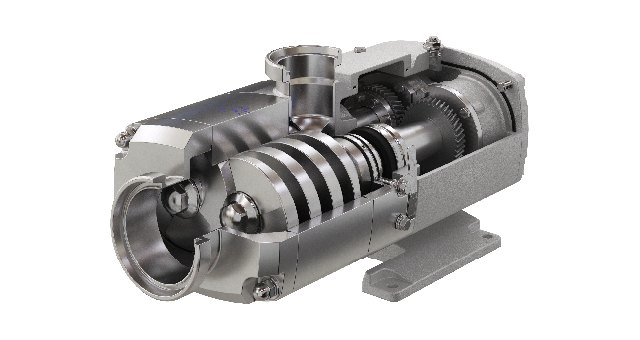

Twin screw pump 640x360

Modelos de producto

Nueve tamaños de bombas: OS22, OS24, OS26, OS32, OS34, OS36, OS42, OS44 y OS46. Con caudales de mando que varían de 0,5 a 134,3 m3/h, presiones de hasta 16 bares y tamaños de sólidos de hasta 43 mm.

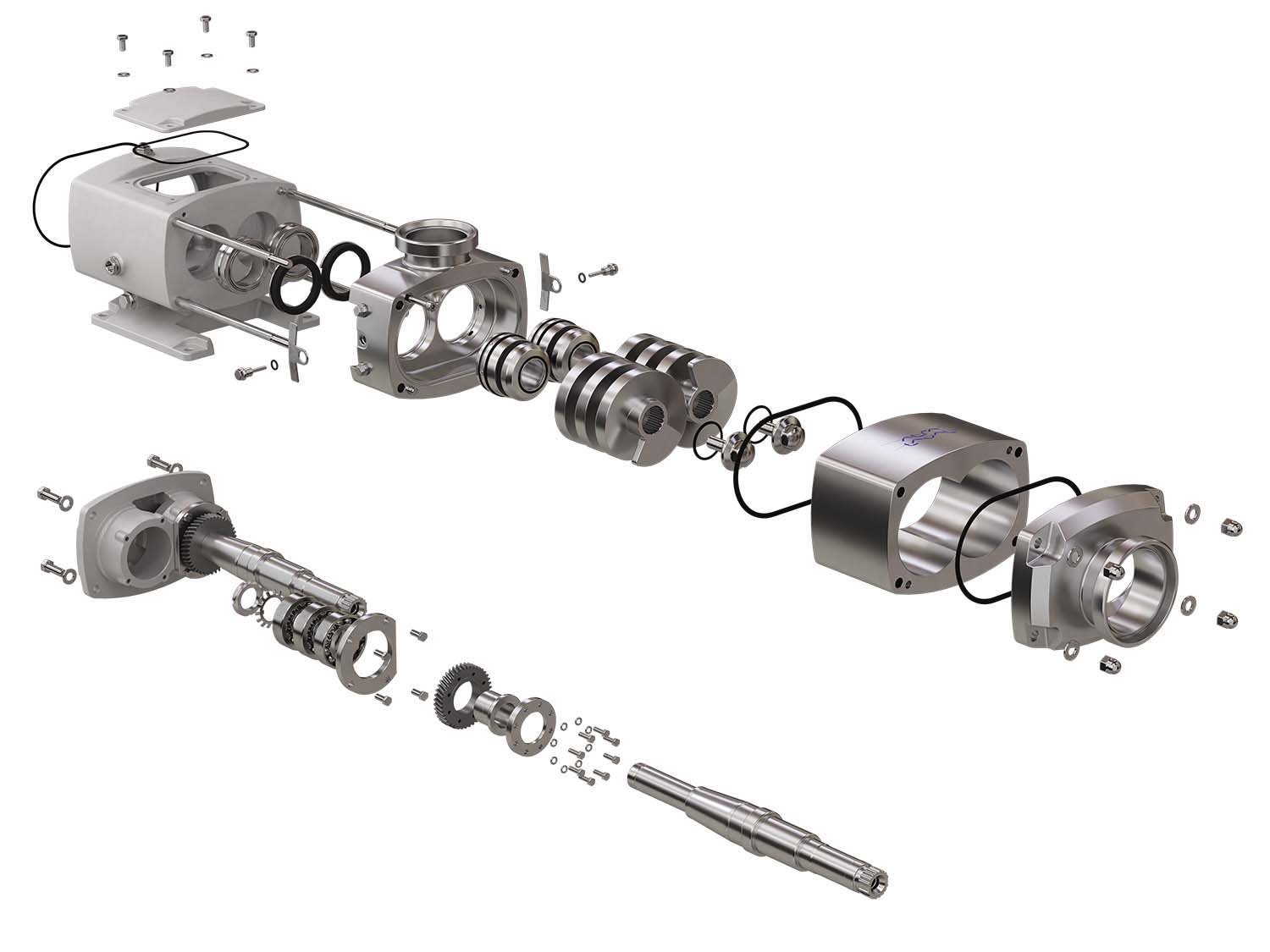

Exploded view of Alfa Laval twin screw pump

Opciones

  • Cierre mecánico sencillo del eje
  • Cierre mecánico sencillo con enjuague del eje
  • Cierre mecánico doble refrigerado
  • Caras del cierre en carburo de silicio/carburo de silicio o carburo de silicio/carbono
  • Elastómeros humedecidos del producto en EPDM, FPM o FFPM
  • Tornillos endurecidos por difusión
  • Revestimiento de calentamiento
  • Entrada rectangular
  • Pruebas hidrostáticas con certificado
  • Flujo reversible
  • Entrada o salida inferior
  • Amplia gama de especificaciones del puerto
  • Motor directo o con engranaje
  • Versión ATEX
  • MEPS múltiples
