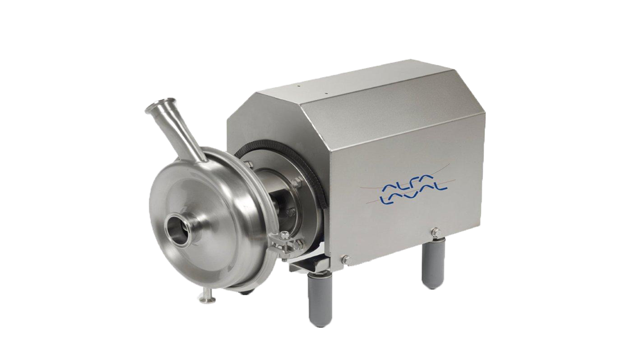

SolidC UltraPure
The special features of SolidC UltraPure centrifugal pumps include an external shaft seal and spring, a defined-compression O-ring on the back plate, crevice-free design and special standards-compliant materials throughout.
Standardized and affordable
The SolidC UltraPure is a standardized centrifugal pump design that is ideal for use in duties such as Cleaning In Place (CIP) and intermittent product pumping. It is the prime choice for installations where the combination of hygiene and purchase price is the key criterion.
Easy to keep clean
SolidC UltraPure centrifugal pumps are designed with features that ensure consistent performance as well as eliminating any risk of contamination. In-depth process knowledge has resulted in a design that avoids any crevices in which contamination might accumulate or bacterial growth can build up. This makes the SolidC quick and easy to clean, saving time, cleaning agents and consumption of high-purity water.
Just like the premium LKH UltraPure, the SolidC UltraPure features an external shaft seal and a semi-open impeller with balance holes. Together with a crevice-free design, these are three key features in ensuring end-product quality.
Supply and delivery
SolidC UltraPure units are available in four different sizes. All standard components are kept in stock to shorten lead times and to avoid any unnecessary downtime.
Biopharm documentation package
All Alfa Laval biopharm components are delivered with Q-doc product documentation based upon GDP (good documentation practice). The Q-doc package comprises equipment manuals, factory acceptance tests/performance test, quality and manufacturing procedures, relevant material certificates and the necessary parts and service information.
Warranty
Alfa Laval provides a 3-year warranty on all non-wearing parts, provided genuine parts are used.
Certification, specification and standards
The SolidC UltraPure range complies with 3A and CE regulations and has EHEDG certification. Read more about SolidC UltraPure in product documentation.
Product Benefits
- Value
- Repeatability
- Reliability
Catálogo de productos
Alfa Laval LKH Prime
La gama Premium se convierte en Prime: un nuevo estándar en tecnología de bombas autocebantes.
Cómo funciona
Construcción SolidC UltraPure
Las bombas de alta pureza son ideales para aplicaciones biotecnológicas y constan de un motor estándar, un eje corto, un acoplamiento mecánico de compresión, un adaptador de acero inoxidable, una placa trasera, un impulsor, una carcasa de bomba y un sello de eje.
Diseño exclusivo del impulsor
La bomba centrífuga Alfa Laval cuenta con un impulsor semiabierto exclusivo, con un diseño especial de álabes que garantiza un NPSHr (altura de succión positiva neta requerida) especialmente bajo, lo que evita la cavitación y minimiza los daños mecánicos. Esto la convierte en la bomba ideal para aplicaciones biotecnológicas delicadas.
El impulsor cuenta además con orificios de equilibrado que garantizan una excelente circulación en la zona del sello del eje y reducen las fuerzas axiales, lo que minimiza el desgaste tanto del sello del eje como de los cojinetes del motor de accionamiento. El impulsor semiabierto con orificios de equilibrado garantiza una fácil limpieza del sello del eje, un requisito fundamental para las bombas de alta pureza.
Junta de estanqueidad del eje externo
El retén del eje externo montado en la parte delantera, con el muelle y las arandelas colocados en el lado atmosférico, es una característica importante del diseño de la bomba biotecnológica SolidC UltraPure. Esta configuración hace que el mantenimiento sea rápido, sencillo y económico: solo se tarda unos 5 minutos en sustituir el retén del eje.
El uso de un retén de eje montado en la parte delantera, junto con los acoplamientos de tubería instalados en el cuerpo de la bomba, también evita tener que desconectar o desmontar la carcasa de la bomba para su inspección o mantenimiento. Esto ahorra tiempo y dinero, y ayuda a reducir al mínimo el tiempo de inactividad. Esta característica también permite instalar rápidamente una bomba de repuesto sin carcasa.
Alfa Laval utiliza el mismo sello de eje en toda la gama de bombas biotecnológicas SolidC UltraPure, y ese mismo sello se emplea también en las bombas centrífugas LKH UltraPure. Esta estandarización permite reducir el stock y hace que la sustitución de las piezas de desgaste sea una tarea rápida y sencilla.
1: La ranura específica para la junta tórica garantiza una fijación firme de esta en el cuerpo de la bomba, y el contacto entre las superficies metálicas proporciona una compresión predefinida de las juntas tóricas, sin dejar huecos en los que puedan acumularse contaminantes.
2: Sello de eje externo con pocas piezas de desgaste y un resorte montado en el lado atmosférico, lo que significa que no hay desgaste del resorte ni de otras piezas internas que puedan contaminar el producto.
Garantía
Alfa Laval ofrece una garantía de tres años para todas las piezas que no están sujetas a desgaste, siempre que se utilicen piezas originales.
Certificación, especificaciones y normas
La gama SolidC UltraPure de bombas de alta pureza cuenta con la certificación EHEDG. Obtenga más información sobre las soluciones de bombas centrífugas SolidC UltraPure de Alfa Laval en la documentación del producto.
