WideGap

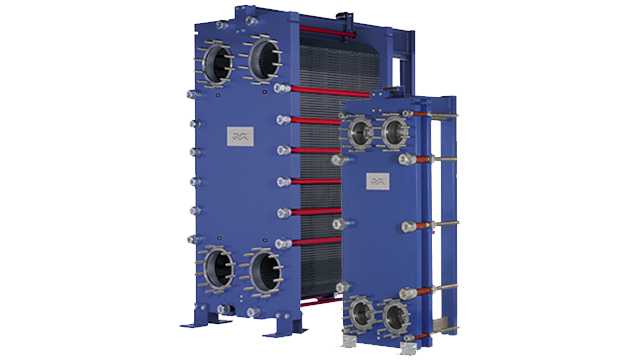

Alfa Laval WideGap gasketed plate-and-frame heat exchangers are suitable for fibrous fluids and for fluids containing coarse particles. Typical applications for Alfa Laval WideGap heat exchangers are sugar, bioethanol and pulp and paper processes. Depending on the duty, WideGap heat exchangers can be configured either with wide-wide or wide-narrow channels. This makes the units suitable for heating, cooling and interchanging duties.
Tailor-made
Alfa Laval WideGap is tailor-made for handling fibrous fluids and for fluids containing coarse particles. The smooth port design ensures that fibres don’t get stuck at the entrance.
Equipped with well-designed features, Alfa Laval WideGap heat exchangers are easy to maintain and have a long service life. Some of the features available include:
- ClipGrip™ gasket – a glue free gasket with superior alignment that ensures a perfect seal and trouble-free maintenance.
- Glued gasket – a two-component, oven-cured epoxy glue keeps the gasket in place during any possible cleaning condition.
Additionally, the pressure plate roller, the bearing boxes on tightening bolts, and the 5 point alignment system with reinforced hangers make opening and closing the heat exchanger quick and easy without the need for heavy tools or the risk of damaging the plates.
Alfa Laval WideGap is quick and easy to modify if process parameters change. Our team’s expertise and the availability of parts bring you peace of mind.
Peace of mind
Alfa Laval global service network is never far away.
Features and benefits
- Maximum uptime for fouling applications
- High energy efficiency
- Flexible configuration
- High serviceability
- Access to Alfa Laval’s global service network
Cómo funciona
El área de transferencia de calor de un intercambiador de calor de placas y marcos con juntas consiste en una serie de placas corrugadas, ensambladas entre el marco y las placas de presión, que retienen la presión de diseño. El sellado entre las placas está hecho de juntas. Para obtener el más alto rendimiento térmico y para permitir un enfoque de temperatura muy cercana, los fluidos normalmente pasan a contracorriente a través del intercambiador de calor. El intercambiador de calor WideGap está hecho a medida para manejar fluidos fibrosos, fluidos altamente viscosos y fluidos que contienen partículas gruesas. Debido al diseño de la placa y la profundidad de prensado, estos fluidos fluyen fácilmente a través del intercambiador de calor.
La alta turbulencia de flujo entre las placas da como resultado una mayor transferencia de calor; Sin embargo, la consecuencia es la caída de presión. Nuestros ingenieros de diseño térmico lo ayudarán a diseñar y seleccionar el modelo y la configuración adecuados para las necesidades de su aplicación, a la vez que brindan el máximo rendimiento térmico y minimizan la caída de presión.
El intercambiador de calor WideGap se puede configurar de muchas maneras. Los canales pueden tener un espacio ancho / ancho o un espacio ancho / estrecho con diferentes espacios de canal. Los intercambiadores de calor de WideGap se configuran generalmente como múltiples pases para garantizar suficiente turbulencia.
