Intercambiadores de calor de placas y bastidor con juntas

Alfa Laval no se conforma con lo normal. Tanto si se trata de nuestra gama industrial polivalente como de la gama industrial semisoldada para la refrigeración y los procesos más exigentes, la gama higiénica para aplicaciones alimentarias, de bebidas y farmacéuticas, o la gama especializada para la condensación, la evaporación y los medios fibrosos, adquieres un coste de propiedad reducido y una mayor eficiencia y seguridad.

TS45 still 640x360

Intercambiadores de calor de placas con juntas para los requisitos modernos

  • Máxima eficiencia térmica y aproximación a la temperatura ideal
  • Unidades compactas: ahorran espacio; fáciles de reparar y mantener
  • Máximo tiempo de funcionamiento: menos ensuciamiento, tensión, desgaste y corrosión
  • Flexible: fácil de adaptar a los cambios en los requisitos de servicio

Nuestros intercambiadores de calor de placas con juntas optimizan la transferencia de calor mediante grandes superficies de placas onduladas que extraen el calor de un gas o líquido al otro. La alta eficiencia y una fiabilidad excepcional en un diseño compacto, ofrece una inversión con el CTO más atractivo a lo largo de la vida del producto. Sin olvidar la capacidad de ahorro de energía y la baja huella medioambiental.

.
.

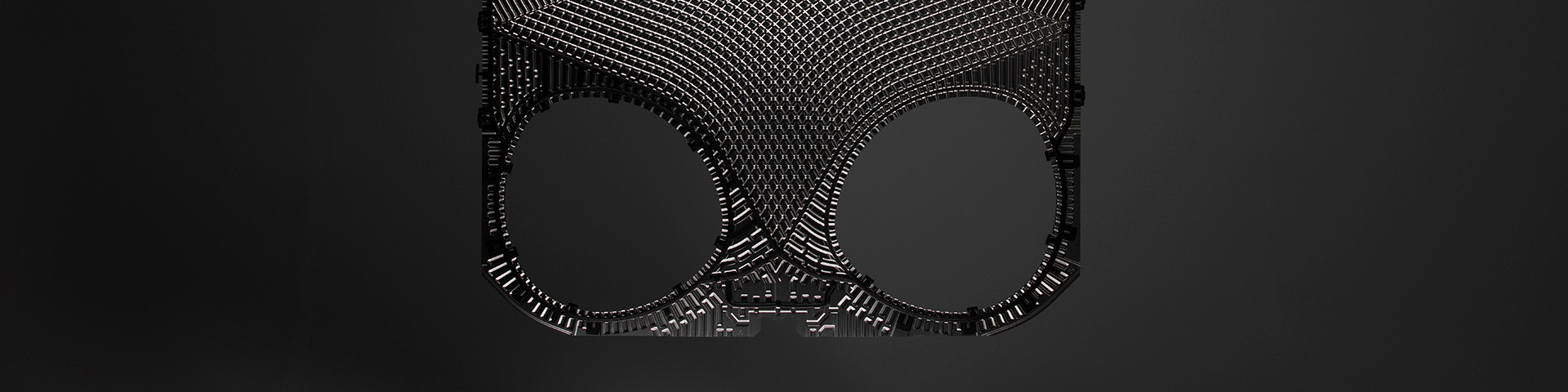

TS45 plate on grey wide shot 1 1920x480

¿Está buscando ahorrar energía?

El TS45. Nuestro nuevo intercambiador de calor de placas.

.

Concepto Cero - La revolución invisible

Concept Zero es nuestra visión y objetivo de producir el primer intercambiador de calor neutro en carbono del mundo para 2030. Será un intercambiador de calor que utilizará acero sin fósiles y material reciclado en las juntas. Además, el intercambiador de calor está preparado para ser fácilmente reciclado. Un gran paso ya en nuestro camino hacia un intercambiador de calor totalmente neutro en carbono.

Concept Zero web image 640x360

Acelerando soluciones sustentables

Imagina un mundo más sustentable. Un mundo en el que se necesita menos para producir aún más. Un mundo en el que satisfagamos de forma eficiente nuestras crecientes necesidades energéticas y, al mismo tiempo, reduzcamos las emisiones de CO2. Imagínate un mundo en el que podamos aprovechar el poder de los recursos naturales y al mismo tiempo preservarlos. En Alfa Laval, no solo imaginamos este mundo. Lo construimos junto con nuestros clientes y nuestros socios.

Accelerating sustainable solutions-vignette640x360

Línea industrial

Nuestra amplia gama de intercambiadores de calor industriales de placas con juntas es adecuada para todo tipo de industrias y múltiples aplicaciones, desde la calefacción, la refrigeración y la recuperación de calor hasta la condensación y la evaporación.

UK heat Exchangers
.

Exige nuevos estándares

Te presentamos los intercambiadores de calor de placas con juntas más modernos del mundo. Descubre cómo nuestra línea de próxima generación de intercambiadores de calor de placas con juntas puede brindarte una mayor eficiencia, una mejor fiabilidad y una facilidad de mantenimiento superior.

Demand new standards Webbanner EN
.

Tecnología de placas y juntas

El diseño de las placas onduladas optimiza la transferencia de calor proporcionando una superficie total grande pero compacta a través de la cual se puede extraer el calor de un líquido o gas a otro.

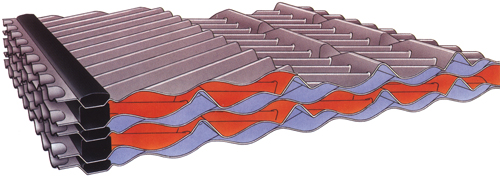

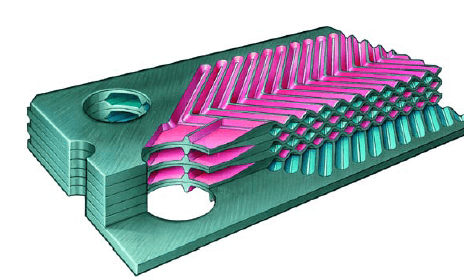

El área de transferencia de calor de las placas está prensada en forma de espiga ondulada. Cuando se superponen dos placas con patrones de espiga opuestos, el flujo en forma de hélice y la alta turbulencia dan como resultado altos coeficientes de transferencia y una autolimpieza eficaz.

Un cambio en el patrón de ondulación permite utilizar el intercambiador de calor en diferentes procesos, incluso en aquellos con medios muy sucios.

T25 Heat Exchanger Plate

Zona de distribución

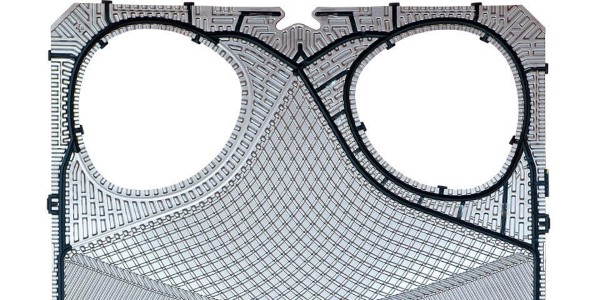

El área de distribución de la placa garantiza un flujo uniforme de fluido en toda la placa para maximizar la capacidad de transferencia de calor. Una distribución de flujo optimizada también reduce el ensuciamiento y las zonas de temperatura desiguales, manteniendo los niveles de rendimiento a lo largo del tiempo sin pérdidas de energía innecesarias, costes de mantenimiento o paradas imprevistas.

Las juntas son componentes clave en el rendimiento del intercambiador de calor. Diseñamos la junta y la placa como una sola para garantizar un sellado óptimo. Cada una de ellas se adapta a la función del intercambiador de calor. El perfil, la anchura, el grosor, el tipo de polímero y el compuesto correctos marcan la diferencia a la hora de evitar el riesgo de fugas prematuras o de daños en la junta o la placa. Sus beneficios son una mayor vida útil de la junta, menos tiempo de inactividad y menores costes de mantenimiento.

Perfil de la junta

Pegamento para juntas

Tipos de placas especiales

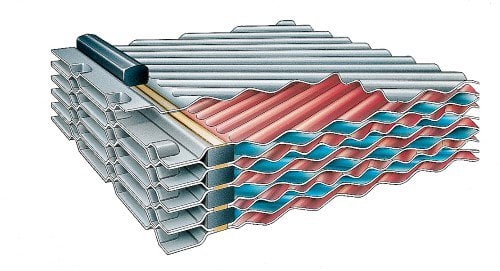

Intercambiadores de placas de doble pared con juntas

Diseñados para su uso con fluidos que no pueden mezclarse. Evita que el fluido con fugas entre en contacto con el fluido del otro circuito.

Placas de gran abertura

Ideales para fluidos que contienen fibras o partículas gruesas. Diseñadas para eliminar los puentes de sólidos en la zona de entrada.

Más información sobre los intercambiadores de calor de placas WideGap

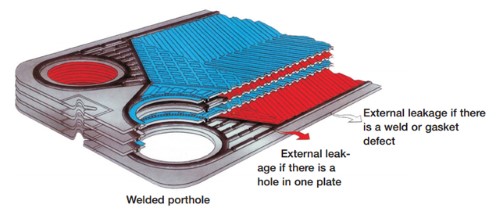

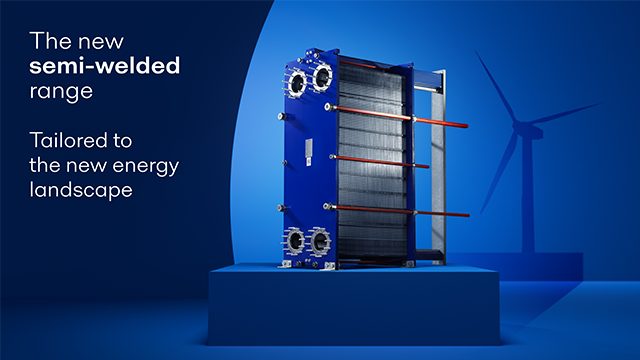

Placas semisoldadas

Permiten manipular fluidos agresivos y difíciles, además de ampliar el rango de presión.

Más información sobre los intercambiadores de calor de placas semisoldadas

Diabon™ placas no metálicas de grafito

Un compuesto de grafito fundido y fluoroplástico proporciona una excelente resistencia a los materiales corrosivos.

Más información sobre las placas no metálicas Diabon Graphite

.

Cómo funcionan los intercambiadores de calor de placas

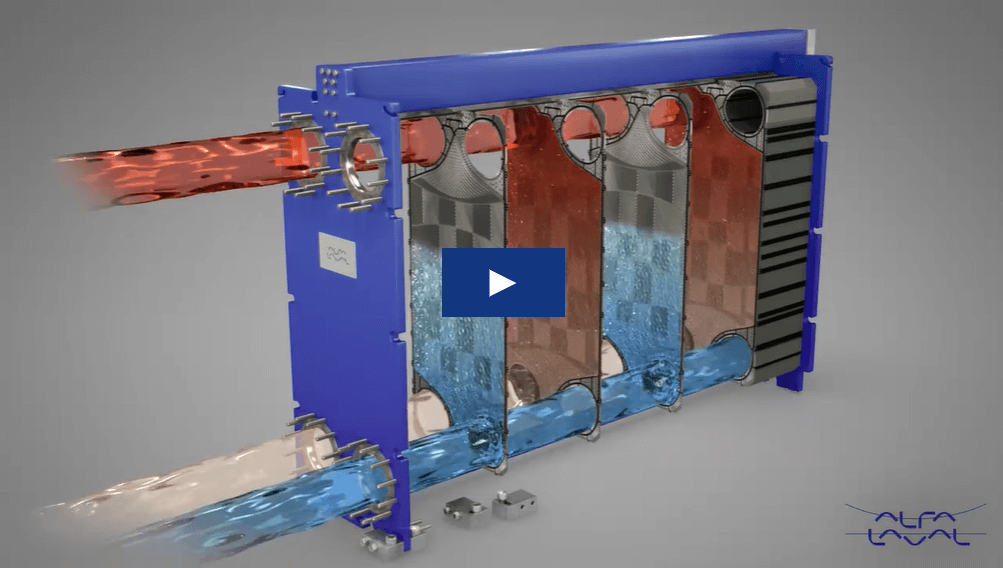

El concepto de un intercambiador de calor es relativamente sencillo: calentar o enfriar un medio transfiriendo calor entre él y otro.

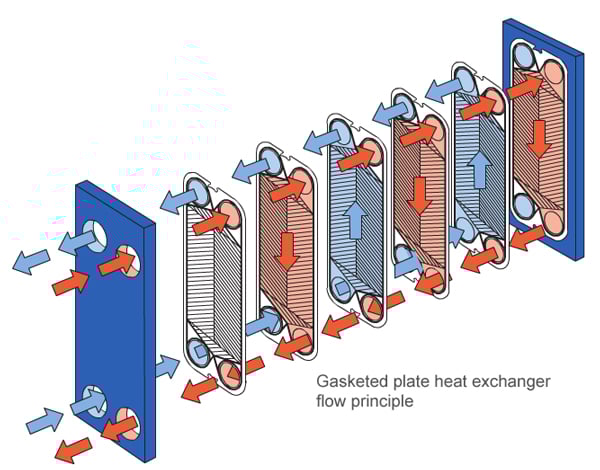

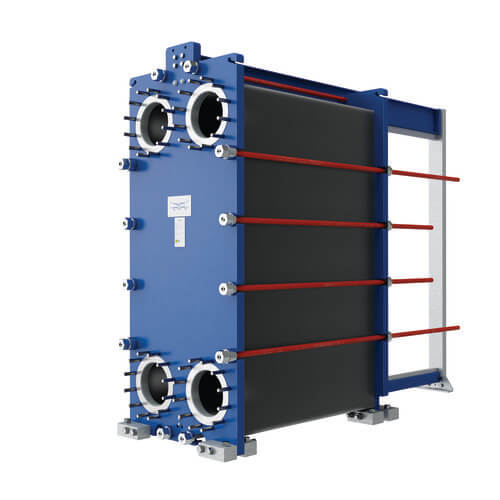

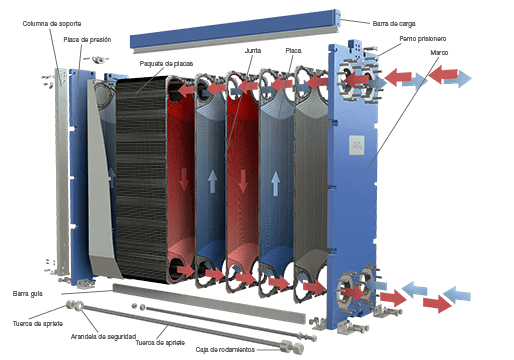

En un intercambiador de calor de placas con juntas, las placas están provistas de juntas elastoméricas que sellan los canales y dirigen el medio hacia canales alternativos. El paquete de placas se ensambla entre una placa de bastidor y una placa de presión, y se comprime apretando los pernos colocados entre estas placas. Las placas de los canales y la placa de presión están suspendidas de una barra de transporte superior y fijadas en su posición por una barra de guía inferior, ambas fijadas a la columna de soporte. El diseño permite una fácil limpieza y una sencilla modificación de la capacidad (quitando o añadiendo placas).

La zona de transferencia de calor de un intercambiador de placas con juntas está formada por una serie de placas onduladas, montadas entre un bastidor y unas placas de presión para retener la presión. Las juntas actúan como sellos entre las placas. Los fluidos suelen circular a contracorriente por el intercambiador de calor. Esto proporciona el rendimiento térmico más eficiente y permite una aproximación de temperatura muy cercana, es decir, la diferencia de temperatura entre el medio de proceso que sale y el medio de servicio que entra.

En el caso de los medios viscosos o sensibles al calor, se puede utilizar el flujo en co-corriente para que el fluido más frío se encuentre con el más caliente al entrar en el intercambiador de calor. Esto minimiza el riesgo de sobrecalentamiento o congelación del medio.

Las planchas están disponibles con varias profundidades de prensado, ángulos de chevron y diversas formas de ondulación, todas ellas cuidadosamente diseñadas y seleccionadas para lograr un rendimiento óptimo. Dependiendo de la aplicación, cada gama de productos tiene sus propias características específicas de las placas.

El área de distribución garantiza que los fluidos se distribuyan uniformemente por toda la superficie de transferencia de calor y ayuda a evitar las zonas de estancamiento que pueden provocar el ensuciamiento.

Aunque una alta turbulencia de flujo entre las placas da lugar a una mayor transferencia de calor, la consecuencia es la caída de presión. Nuestros ingenieros de diseño térmico pueden ayudarle a diseñar y seleccionar el modelo y la configuración adecuados para su aplicación, de forma que ofrezca el máximo rendimiento térmico con la mínima caída de presión.
