Línea semisoldada industrial

Alfa Laval Industrial semi-welded line is used when gaskets are not suitable for one of the process media. Also, the semi-welded line can take a higher design pressure compared to fully gasketed plate-and-frame heat exchangers.

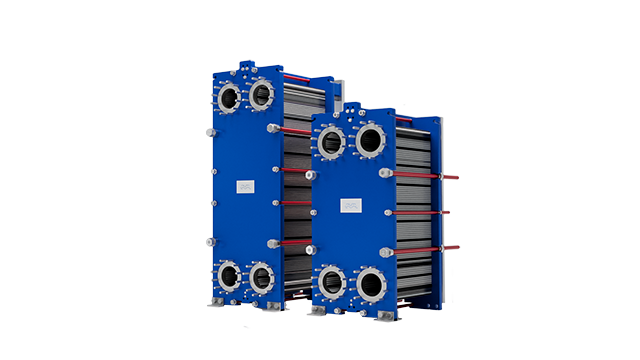

Alfa Laval semi-welded plate heat exchangers

Unique sealing system

Alfa Laval Industrial semi-welded line handles most refrigerants and is particularly suitable for applications involving ammonia. Semi-welded heat exchangers are used in both organic and inorganic chemical processing when the chemicals involved limit the selection of gaskets that can be used or when the required design pressure makes fully gasketed plate-and-frame heat exchangers insufficient.

The media passes through the welded channel facing the ring gasket sealing between the laser welded cassettes. Alfa Laval semi-welded heat exchangers employ the Alfa Laval RefTight™, a unique sealing system  which guarantees high performance by positioning the laser weld on the outside of the ring gasket groove. The smooth ring gasket grove ensures equal sealing force over the entire porthole gasket.

Equipped with well-designed features, Alfa Laval Industrial semi-welded line of heat exchangers are easy to maintain and have a long service life. Some of the features available include:

  • ClipGrip™ gasket – a glue free gasket with superior alignment that ensures a perfect seal and trouble-free maintenance.
  • Alfa Laval RefTight™ – a unique gasket groove design with maximum gasket support and minimum gasket contact.
  • CurveFlow™  distribution area  ensures full use of the heat transfer area and minimizes fouling.

Peace of mind

Alfa Laval global service network is never far away.

Benefits

  • High energy efficiency
  • Flexible configuration
  • Easy to install
  • High serviceability
  • Access to Alfa Laval’s global service network

Cómo funciona

El área de transferencia de calor de un intercambiador de calor de placas y bastidor con juntas consiste en una serie de placas corrugadas, ensambladas entre el marco y las placas de presión, que retienen la presión de diseño. Para obtener el más alto rendimiento térmico y para permitir un enfoque de temperatura muy cercana, los fluidos normalmente pasan a contracorriente a través del intercambiador de calor.

El sellado entre las placas de la línea industrial semi-soldada alterna entre las soldaduras láser y las juntas. El canal soldado con láser permite el uso de fluidos que no son compatibles con las juntas normales y también permite una mayor presión de diseño que los intercambiadores de calor de placa y marco con junta completa. Además, el sistema de sellado RefTight ™ de Alfa Laval garantiza una fuerza de sellado igual en toda la junta de la escotilla.

La línea industrial semi-soldada está disponible con varias profundidades de prensado y ángulos del patrón de chevron y varias formas de corrugación que están cuidadosamente diseñadas y seleccionadas para lograr un rendimiento óptimo. CurveFlow ™ y el área de distribución de patrones de chocolate son dos características de diseño disponibles que garantizan que los fluidos se distribuyan uniformemente en toda la placa. El resultado es que toda la superficie de transferencia de calor se utiliza completamente y se evitan las zonas estancadas que pueden resultar en ensuciamiento.

La alta turbulencia de flujo entre las placas da como resultado una mayor transferencia de calor; Sin embargo, la consecuencia es la caída de presión. Nuestros ingenieros de diseño térmico lo ayudarán a diseñar y seleccionar el modelo y la configuración adecuados para las necesidades de su aplicación, a la vez que brindan el máximo rendimiento térmico y minimizan la caída de presión.

Liquid/Liquid GPHE

Steam Heater GPHE

>

2-pass GPHE
