FilmVap

Probado y fiable, el evaporador de película descendente FilmVap concentra eficazmente grandes volúmenes de líquidos de baja a media suciedad, de forma económica y con eficiencia energética. Robusto y fácil de operar y mantener, este evaporador ocupa menos espacio que otras unidades, debido a su innovadora disposición de separadores de vapor-líquido. La distribución uniforme del líquido y la adecuada humectación reducen el ensuciamiento, la frecuencia de limpieza y el tiempo de inactividad.

FilmVap 640x360

Altos volúmenes de concentrado de calidad de líquidos de proceso sensibles al calor en un evaporador compacto, eficiente y bajo mantenimiento.

  • Condensado de alta calidad debido a la distribución eficiente del líquido y la separación vapor-líquido en condiciones de vacío
  • Bajos requisitos de mantenimiento debido a las bajas temperaturas y la alta eficiencia de transferencia de calor, que reducen las incrustaciones.
  • Diseño robusto y fácil de usar con amplio rango de operación para mayor tiempo de actividad y bajo mantenimiento
  • Versátil, fácil de operar y adaptable a una amplia variedad de aplicaciones y capacidades de hasta 50 toneladas por hora en una sola unidad.
  • Eficiencia energética mejorada mediante una disposición de efectos múltiples o la adición de unidades de recompresión de vapor térmicas o mecánicas

Optimice la concentración de líquidos de proceso de viscosidad baja a media sensibles a la temperatura con el evaporador de película descendente Alfa Laval FilmVap. Las bajas diferencias de temperatura, la alta eficiencia de transferencia de calor y la alta resistencia a las incrustaciones debido al tiempo mínimo de contacto con la superficie del producto hacen de este evaporador tubular de película descendente FilmVap una opción sólida para una amplia gama de tareas de evaporación.

Compacto, económico y fácil de operar y fácil de mantener, es ideal para procesar líquidos de proceso de viscosidad baja a media a capacidades de hasta 50 toneladas por hora. Obtenga una eficiencia energética adicional utilizando configuraciones de efectos múltiples o combinando el evaporador de película descendente Alfa Laval FilmVap con unidades de recompresión térmica de vapor (TVR) y/o recompresión mecánica de vapor (MVR).

La dirección de Pioneer está muy contenta con el nivel de compromiso, la competencia técnica y la dedicación del equipo de Alfa Laval. - Sr. SS Tomar, Director Ejecutivo, Pioneer Industries Ltd., Pathankot Punjab, India (Ahorro de energía al concentrar el lavado gastado de la destilería a base de granos utilizando vapor de alcohol de las columnas de destilación como único medio de calentamiento / combustible).

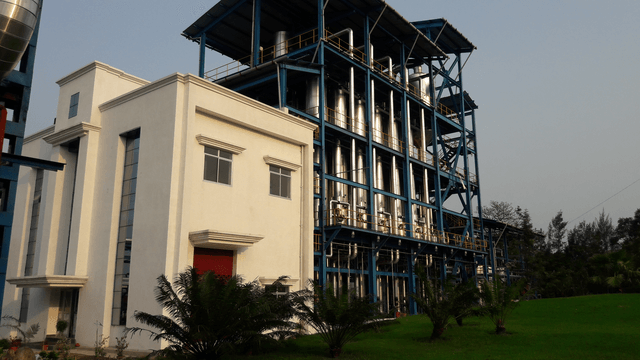

Después de finalizar nuestro requisito para la nueva planta de evaporadores de lavado gastado con biometanato, discutimos nuestra visión de lograr una descarga de líquido cero con los expertos de Alfa Laval. Alfa Laval ideó los innovadores sistemas de desgasificación de la alimentación y de extracción de condensados. - Sr. HKYadava, Gerente General - Destilería, Harinagar Sugar Mills, Bihar, India (Descarga de líquido cero de las aguas residuales de la destilería)

Vea nuestra gama completa de evaporadores

.

Productos clave

.

Servicios y piezas

Servicios de alimentación

Los servicios de sistemas alimentarios de Alfa Laval ayudan a ampliar el rendimiento de tus sistemas alimentarios maximizando el rendimiento de tus procesos. Esto te permite:

  • Mejorar continuamente tus operaciones para mantener la ventaja competitiva
  • Centrarte en el tiempo de actividad, la optimización y la disponibilidad
  • Maximizar el rendimiento de la inversión a lo largo del ciclo de vida de tus sistemas alimentarios

Más información sobre nuestra oferta de servicios

service men with ipad


Distribuidor de platos





L a combinación de una distribución uniforme del líquido en un distribuidor de platos y una humectación adecuada ayuda a evitar una distribución ineficiente y reduce significativamente la suciedad en los tubos.Los tubos de ventilación mantienen el equilibrio de presión por encima y por debajo de la placa distribuidora, además de mantener un peso estático constante de líquido en la placa distribuidora.

Distribuidor de chorro

Otro tipo de distribuidor de líquido disponible en los evaporadores de carcasa y tubo Alfa Laval FilmVap es el distribuidor de chorro, equipado con boquillas de pulverización de cono sólido. El tamaño y la cantidad de estas boquillas dependen del flujo de líquido y del diámetro de la placa de tubos en el intercambiador de calor. El tamaño de orificio más grande en comparación con un distribuidor de plato reduce el riesgo de bloquear la boquilla y asegura una distribución uniforme a los tubos.

Para reducir la temperatura, la etapa de separación ocurre en condiciones de vacío, creado al condensar el vapor del último efecto en un condensador. Una bomba de vacío generalmente elimina los gases no condensables.

El uso de múltiples efectos reduce el consumo de vapor en el evaporador. El vapor producido en un efecto sirve como medio de calentamiento en el efecto posterior. El uso de recompresión térmica de vapor y / o recompresión mecánica de vapor en combinación con estos efectos reduce aún más el consumo de vapor a una fracción de la capacidad de evaporación.



Jet distributor-2.png

.

Cómo funciona el evaporador de película descendente FilmVap (ffe)

En la primera etapa, el proceso líquido entra la entrada de alimentación en la parte superior de la evaporador. Un distribuidor líquido especialmente diseñado asegura una distribución uniforme del líquido en los tubos calefactores. Debido a la fuerza de la gravedad, el líquido fluye hacia abajo en una película continua a través de las superficies internas de los tubos. El equipo aplicado al exterior del tubo eleva la temperatura del líquido . A medida que se produce la ebullición, la película, acelerada por el vapor producido, cae al fondo de los tubo s. En el fondo del tubo, la mezcla de vapor y fluido concentrado entra en el segundo efecto o etapa de separación.
