Micro-vía para toma de muestra SB
Widely used within the brewery, food, dairy and beverage industries, the Alfa Laval SB Micro Sample Port enables representative aseptic and microbiological samples to be taken in small volumes from tanks and pipework.
Aseptic sampling for microbiological control
To help ensure food and beverage safety, the sample port features a straightforward hygienic design with minimal components makes collecting samples mid-stream easy, convenient and accurate.
Versatile mounting
Direct mounting on the tank wall, pipe wall, or extruded pipe ends in either a vertical and horizontal position makes the port versatile and suitable for a broad range of applications and provides the flexibility needed to meet your sampling requirements.
Easy to clean
Hygienic design ensures optimum hygiene for representative sampling. When the port is located on the tank wall or pipe wall, the plug end that is flush with the wall is automatically cleaned during the routine Cleaning-in-Place (CIP) cycle. To minimize the risk of contamination, it is easy to sterilize the rest of the plug with alcohol before sampling.
Product benefits
- Simple, hygienic design
- Superior hygiene
- Compact size
Catálogo de productos
Cómo funciona
Construcción

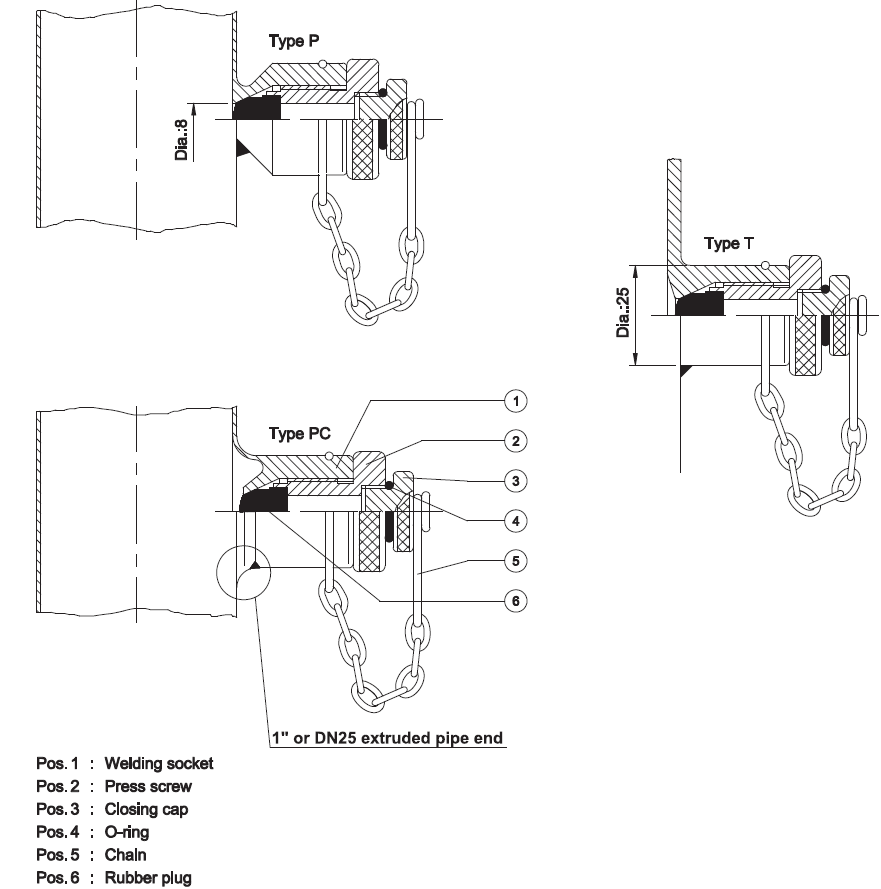

El puerto de muestreo consta de una carcasa diseñada como un casquillo para soldar directamente a la pared del depósito o a la tubería, un tapón de goma que se fija mediante un tornillo de presión, una junta tórica, una cadena y un tapón de cierre. Se montan los siguientes tipos de casquillos:
- El manguito de tipo T se suelda en un orificio de 25 mm de diámetro en la pared de un depósito
- El manguito de tipo P se suelda a la pared de un tubo y, a continuación, se perfora un orificio de 8 mm
- El manguito de tipo PC está disponible para soldarse a extremos de tubos extruidos de 1 pulgada, así como de DN25
Principio de funcionamiento

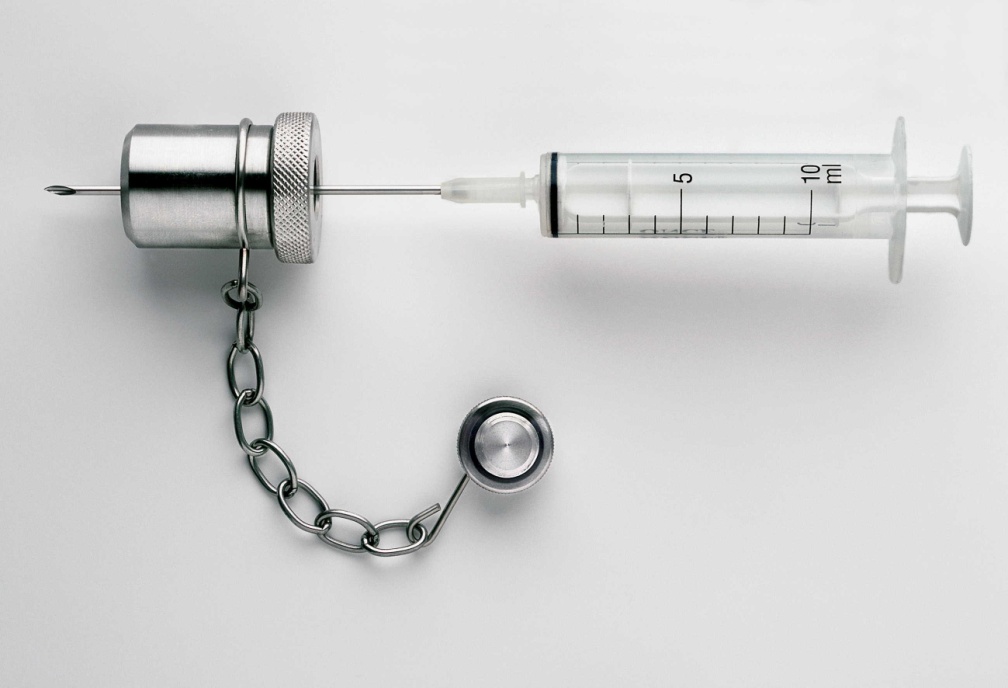

Para tomar una muestra, basta con desenroscar el tapón de cierre e introducir una aguja hipodérmica de un milímetro a través del tapón de goma. Esto permite recoger micromuestras, lo que garantiza un análisis preciso con un volumen mínimo.
Muestreo aséptico para el control microbiológico
Para garantizar la seguridad de los alimentos y las bebidas, el puerto de muestreo aséptico presenta un diseño higiénico sencillo con un número mínimo de componentes, lo que hace que la recogida de muestras durante el proceso resulte fácil, cómoda y precisa.
Montaje versátil
El montaje directo en la pared del depósito, en la pared de la tubería o en los extremos de tuberías extruidas, ya sea en posición horizontal o vertical con la tapa de cierre orientada hacia abajo, hace que la válvula del puerto de muestreo sea versátil y adecuada para una amplia gama de aplicaciones, y ofrece la flexibilidad necesaria para satisfacer sus necesidades de muestreo
Fácil de limpiar
El diseño higiénico garantiza una higiene óptima para un muestreo representativo. Cuando el puerto de muestreo sanitario se encuentra en la pared del depósito o de la tubería, el extremo del tapón que queda a ras de la pared se limpia automáticamente durante el ciclo rutinario de limpieza in situ (CIP). Para minimizar el riesgo de contaminación, es fácil esterilizar el resto del tapón con alcohol antes de realizar el muestreo.
