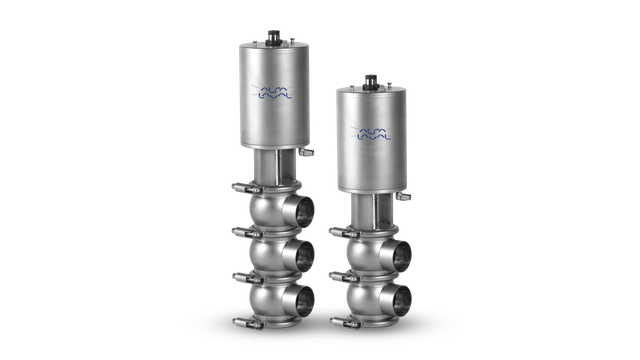

Unique SSV Acción inversa
La válvula Alfa Laval Unique SSV de acción inversa es una válvula neumática de asiento único versátil y fiable, con una única superficie de contacto entre el obturador y el asiento para minimizar el riesgo de contaminación.
Válvula de acción inversa para eliminar el riesgo de golpe de ariete
- Higiene y durabilidad excepcionales de las válvulas
- Fácil limpieza: cuerpo interior de la válvula liso y sin hendiduras
- Mayor vida útil de la junta gracias a la compresión definida de la misma
- Mayor seguridad del producto gracias a la detección de fugas mediante sellado estático
- Protección contra el vacío total gracias al sello de doble labio
Su diseño compacto, modular e higiénico cumple con las más exigentes requisitos de proceso en materia de higiene y seguridad. Basado en la probada plataforma Alfa Laval Unique SSV, ofrece múltiples soluciones en aquellos casos en los que la dirección del flujo no permite el uso de una válvula Alfa Laval Unique SSV estándar para eliminar el riesgo de golpes de ariete. El reducido número de piezas móviles garantiza un desmontaje sencillo, una alta fiabilidad y bajos costes de mantenimiento. Una amplia gama de características opcionales permite la personalización según los requisitos específicos del proceso. La válvula Unique SSV de acción inversa está diseñada para su uso en una amplia gama de aplicaciones higiénicas en las industrias láctea, alimentaria, de bebidas, cervecera y muchas otras.
How does the Unique SSV Reverse Acting valve work
Operating principle
The Alfa Laval Unique SSV is an air-operated seat valve that is remotely operated by means of compressed air. The valve generally has two working ports for air supply in and for process air supply; for changeover valves, a third port is required.
Unique valve body
Versatile and reliable single seat valve
Alfa Laval Unique single seat valves (SSVs) are robust and reliable pneumatic seat valves that are supremely reliable and versatile.
Modularity provides cost-effective and nearly endless possibilities for purpose-built seat valves that meet high standards of hygiene and aseptic compatibility. Configure the Unique SSV valve bodies, plugs and actuators to meet virtually any requirement.
Our Selection Guide illustrates the many combinations of features and types available with the Unique SSV valve range.
Superior valve process safety
The Unique SSV range is built on a proven modular platform used on more than a million valves in service worldwide. Pressed from a single stainless steel disc, the valve body is extremely strong and durable, thus ensuring production safety. The enhanced performance of the actuator makes operation safer and more efficient.
Exceptional valve hygiene
The Unique SSV range is engineered to provide excellent hygiene and cleanability. With a surface finish of Ra ≤ 0.8μm, the smooth, weld-free valve body eliminates crevices that can trap bacteria. The design of the plug supports enhanced cleaning-in-place capabilities, and a double-acting lip seal that minimizes any risk of cross-contamination.
Alfa Laval Unique SSV valves meet most hygienic standards requested in the dairy, food and beverage, and personal care industries. The Unique SSV range is EHEDG-certified and authorized to carry the 3-A symbol. The range also provides full traceability in compliance with the EU Food Regulation 1935/2004.
Please refer to Documentation for more information.
Options
- Fully maintainable actuator
- High-pressure actuator
- Product wetted seals in HNBR or FPM
- TR2 plug seal in PTFE for special applications
- Valve sensing and control devices, incl ThinkTop and ThinkTop Basic
- Fittings in accordance with required standard
- External surface finish 3-A bright
Greater valve durability
To ensure high sealing quality, the Unique SSV range features defined compression of the O-rings with metal-to-metal contact between plug and seat. This significantly reduces wear and extends valve service life. The standard Unique SSV is supplied with a semi-maintainable actuator that has a five-year warranty.
Low total cost of ownership
Thanks to its straightforward, reliable design, the Unique SSV range provides long service life, reduced product loss, greater product safety and more processing uptime. Few moving parts reduce service requirements and inventory costs. More effective CIP procedures with reduced cleaning cycles and, subsequently, the reduced use of cleaning fluids, water and utilities also contribute to the Unique SSV’s low total cost of ownership.
Construction
The Alfa Laval Unique SSV range consists of one, two or three valve bodies, plug, sealing, actuator and clamp ring.
Válvula monosilla versátil y fiable
Las válvulas de asiento único (SSV) Alfa Laval Unique son válvulas neumáticas de asiento único robustas y fiables que destacan por su gran fiabilidad y versatilidad.
La modularidad ofrece posibilidades rentables y prácticamente ilimitadas para válvulas de asiento de diseño específico que cumplen con altos estándares de higiene y compatibilidad aséptica. Configure los cuerpos de válvula, los obturadores y los actuadores de la serie Unique SSV para satisfacer prácticamente cualquier necesidad.
Nuestra guía de selección muestra las numerosas combinaciones de características y modelos disponibles en la gama de válvulas Unique SSV.
Seguridad superior en los procesos de válvulas
La gama Unique SSV se basa en una plataforma modular de probada eficacia, utilizada en más de un millón de válvulas en servicio en todo el mundo. El cuerpo de la válvula, fabricado mediante prensado a partir de un único disco de acero inoxidable, es extremadamente resistente y duradero, lo que garantiza la seguridad de la producción. El rendimiento mejorado del actuador hace que el funcionamiento sea más seguro y eficiente.
Higiene excepcional de las válvulas
La gama Unique SSV ha sido diseñada para ofrecer una higiene y una facilidad de limpieza excelentes. Con un acabado superficial de Ra ≤ 0,8 μm, el cuerpo de la válvula, liso y sin soldaduras, elimina las grietas en las que pueden acumularse las bacterias. El diseño del obturador favorece una mayor capacidad de limpieza in situ, y cuenta con una junta de labio de doble efecto que minimiza cualquier riesgo de contaminación cruzada.
Las válvulas Unique SSV de Alfa Laval cumplen con la mayoría de las normas de higiene exigidas en los sectores lácteo, alimentario y de bebidas, así como en el de productos de cuidado personal. La gama Unique SSV cuenta con la certificación EHEDG y está autorizada para llevar el símbolo 3-A. Además, ofrece una trazabilidad completa de conformidad con el Reglamento (CE) n.º 1935/2004 de la UE sobre materiales y objetos destinados a entrar en contacto con alimentos.
Para obtener más información, consulte la documentación.
Mayor durabilidad de las válvulas
Para garantizar una alta calidad de estanqueidad, la gama Unique SSV cuenta con una compresión definida de las juntas tóricas y un contacto metal con metal entre el obturador y el asiento. Esto reduce considerablemente el desgaste y prolonga la vida útil de la válvula. La válvula Unique SSV estándar se suministra con un actuador de mantenimiento parcial que cuenta con una garantía de cinco años.
Bajo coste total de propiedad
Gracias a su diseño sencillo y fiable, la gama Unique SSV ofrece una larga vida útil, una menor pérdida de producto, una mayor seguridad del producto y un mayor tiempo de actividad en el procesamiento. El reducido número de piezas móviles disminuye las necesidades de mantenimiento y los costes de inventario. Los procedimientos CIP más eficaces, con ciclos de limpieza más cortos y, por consiguiente, un menor uso de líquidos de limpieza, agua y servicios públicos, también contribuyen al bajo coste total de propiedad de la gama Unique SSV.
Construcción
La gama Unique SSV de Alfa Laval se compone de uno, dos o tres cuerpos de válvula, un obturador, juntas de estanqueidad, un actuador y un anillo de sujeción.
