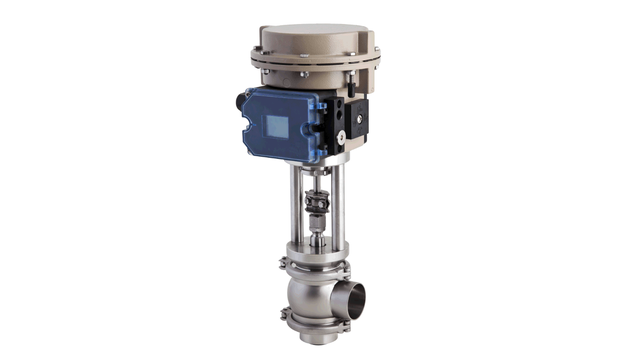

Unique RV-P
The Unique RV-P regulating valve is designed to safely and effectively control or regulate precision flows in the dairy, food and beverage, and biopharm industries.
Extremely accurate valve flow regulation
Alfa Laval offers two regulating valves:Unique RV-P and an aseptic version, Unique RV-P Aseptic. These normally open or normally closed regulating valves provide highly accurate control of pressure, flow, temperature and fluid levels in tanks and in steel pipe systems.
Advanced hygienic valve design
Unique RV-P valves are ideal for high-volume sanitary process applications that require precision control. With a self-draining valve body, these valves are authorized to carry the 3-A symbol. Especially suitable for aseptic applications that require SIP (Sterilization in Place), the Unique RV-P valves are fitted with PTFE diaphragms that prevent contamination from microorganisms and particles outside the product zone.
Extreme valve accuracy
The Unique RV-P features an electro-pneumatic actuator with integrated IP converter and integrated positioner, which contribute to greater operational accuracy and reliability. The positioner for Unique RV-P valves are IP66 certified for water and dust protection.
Regulating valves with Unique SSV modularity
The pneumatic actuated regulation valves from Alfa Laval are both built on the same Unique SSV platform and thus modular with the Alfa Laval single seat valve range. The Unique RV-ST is ideal for standard regulating duties like metering, blending, weighing and filling.
If the regulating demands increases then the Unique RV-P is the optimal choise. With a high precision actuator and positioner it is ideal for regulation in applications where the highest accuracy is required. Based on modular components different plug configurations can be selected to meet specific Kv requirements. The lower sealing element is clamped on and can be replaced to match flexible Kv values.
For more information, please refer to Documentation.
Aseptic version
The aseptic version of Alfa Laval's Unique RV-P is called Unique RV-P Aseptic. This is an electro-pneumatic modulating valve that features an IP converter as an integrated part of the actuator. Available with a range of plug designs with different Kv values, providing different capacities.
Supplied with a an aseptic diaphragm that provides hermetic sealing against intrusion from the atmosphere, ensuring full protection against the effects of micro-organisms during processing. This design allow aseptic control of pressure, flow, temperature in aseptic systems and to control the level of liquids in aseptic tanks.
Like all Alfa Laval valves, the Unique RV-P Aseptic is constructed with few moving parts housed in the actuator for added wear protection. Its compact hygienic design contributes reduces the need for maintenance and makes disassembly, if required, quick and easy. Plus there are no loose springs to pose any safety risk when opening the valve. The diaphragm is fully modular with the well proven diaphragms from the Unique SSV Aseptic portfolio.
Low maintenance requirements
Like all Alfa Laval valves, the Unique RV-P is constructed with few moving parts housed in the actuator for added wear protection. Being modular with the Unique SSV portfolio it is possible to optimize maintenance routines and spare parts inventories in the plant. Its compact hygienic design contributes reduces the need for maintenance and makes disassembly, if required, quick and easy. Plus there are no loose springs to pose any safety risk when opening the valve.
Compliance with most hygienic standards
Alfa Laval Unique RV-P valves meet most standards requested in the dairy, food and beverage, and personal care industries. Please refer to Documentation for more information.
Product Benefits
- Highly accurate control of pressure, flow, temperature and fluid levels
- Advanced hygienic valve design
- Extreme valve accuracy
Catálogo de productos
Cómo funciona
Construcción
La válvula Unique RV-P se compone de un cuerpo de válvula sin junta, un tapón regulador cónico, una junta de labios, un bonete y un actuador. El actuador con el bonete se acopla al cuerpo de la válvula mediante un anillo de sujeción.
La válvula estándar se suministra con un actuador estándar normalmente abierto (NO). Si se solicita, también puede suministrarse con un actuador normalmente cerrado (NC).
Principio de funcionamiento
Las válvulas Unique RV-P de Alfa Laval disponen de un actuador electroneumático con un convertidor IP integrado, que proporciona una conversión precisa y fiable de las señales eléctricas de un controlador directamente a señales neumáticas. Gracias a la tecnología de sensor magnético sin contacto, el actuador y el posicionador son insensibles a las vibraciones y a los golpes de presión.
Las señales neumáticas se transmiten a un posicionador integrado, que funciona mediante el principio de equilibrio de fuerzas. Esto garantiza que la posición del pistón del actuador sea directamente proporcional a la señal de entrada. El rango de la señal y el punto cero pueden ajustarse individualmente.
Cambiando el muelle de medición estándar, el actuador también puede utilizarse para el funcionamiento de rango dividido.
Opciones
- Accesorios de acuerdo con la norma requerida
- Versión aséptica basada en el sistema de diafragma Unique SSV Aseptic
- Acabado superficial externo de Ra ≤ 0,8μm
- Etiquetado 3A (norma sanitaria) a petición del cliente
- Junta de labio de NBR o FPM
Diseño avanzado de válvulas higiénicas
Las válvulas RV-P de Unique son ideales para aplicaciones de procesos sanitarios de gran caudal que requieren un control de precisión. Gracias a su cuerpo autodrenante, estas válvulas reguladoras de caudal cuentan con la certificación 3-A. Especialmente indicadas para aplicaciones asépticas que requieren SIP (esterilización in situ), las válvulas RV-P están equipadas con membranas de PTFE que evitan la contaminación por microorganismos y partículas procedentes de fuera de la zona del producto.
Precisión extrema de las válvulas
La válvula RV-P Unique cuenta con un actuador electroneumático con convertidor IP y posicionador integrados, lo que contribuye a una mayor precisión y fiabilidad en el funcionamiento. Los posicionadores de las válvulas RV-P cuentan con la certificación IP66 de protección contra el agua y el polvo.
Válvulas reguladoras con la modularidad exclusiva de SSV
Las válvulas de regulación de accionamiento neumático de Alfa Laval se fabrican sobre la misma plataforma Unique SSV y, por lo tanto, son compatibles con la gama de válvulas de asiento único de Alfa Laval. La Unique RV-ST es ideal para tareas de regulación estándar, como la dosificación, la mezcla, el pesaje y el llenado.
Si aumentan las exigencias de regulación, el Unique RV-P es la opción óptima. Gracias a su actuador y posicionador de alta precisión, resulta ideal para la regulación en aplicaciones que requieren la máxima precisión. Al estar basado en componentes modulares, se pueden seleccionar diferentes configuraciones de obturador para satisfacer requisitos específicos de Kv. El elemento de sellado inferior se fija mediante sujeción y se puede sustituir para adaptarse a valores de Kv variables.
Para obtener más información, consulte la documentación.
Versión aséptica
La versión aséptica de la válvula Unique RV-P de Alfa Laval se denomina Unique RV-P Aseptic. Se trata de una válvula moduladora electroneumática que incorpora un convertidor IP como parte integrante del actuador. Está disponible con una gama de diseños de obturador con distintos valores Kv, lo que permite ofrecer diferentes capacidades.
Se suministra con un diafragma aséptico que garantiza un sellado hermético frente a la intrusión de la atmósfera, lo que asegura una protección total contra los efectos de los microorganismos durante el procesamiento. Este diseño permite el control aséptico de la presión, el caudal y la temperatura en sistemas asépticos, así como el control del nivel de líquidos en depósitos asépticos.
Al igual que todas las válvulas asépticas de Alfa Laval, la Unique RV-P Aseptic está fabricada con pocas piezas móviles, alojadas en el actuador para una mayor protección contra el desgaste. Su diseño higiénico y compacto contribuye a reducir las necesidades de mantenimiento y hace que el desmontaje, en caso necesario, sea rápido y sencillo. Además, no hay resortes sueltos que supongan un riesgo para la seguridad al abrir la válvula. El diafragma es totalmente modular y cuenta con los diafragmas de probada eficacia de la gama Unique SSV Aseptic.
Requisitos de mantenimiento mínimos
Al igual que todas las válvulas de Alfa Laval, la Unique RV-P está fabricada con pocas piezas móviles, alojadas en el actuador, lo que ofrece una mayor protección contra el desgaste. Al ser modular y formar parte de la gama Unique SSV, permite optimizar las rutinas de mantenimiento y las existencias de piezas de repuesto en la planta. Su diseño compacto e higiénico contribuye a reducir la necesidad de mantenimiento y facilita y agiliza el desmontaje, en caso de que sea necesario. Además, no hay resortes sueltos que puedan suponer un riesgo para la seguridad al abrir la válvula.
