DuraCirc® Aseptic

The Alfa Laval DuraCirc® Aseptic is a revolutionary circumferential piston pump for aseptic applications. It delivers the perfect balance of durability, reliability, high efficiency and superior hygienic performance. Combined with a broad range of flow rates and pressures along with capabilities for simple service, DuraCirc® Aseptic keeps your processes up and running.

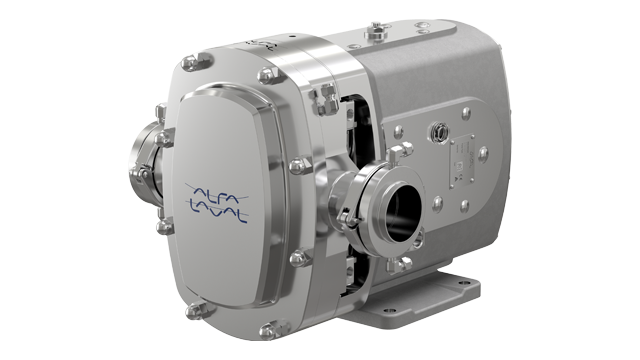

DuraCirc Aseptic Version Pump Angle 640x360

No more compromises: Best-in-class offering for supreme performance, superior hygiene and simpler service – all in the same pump

  • Optimized for high volumetric efficiency, ensuring cost-effective pump selection and high product quality
  • Hygienic design compliant with global standards, including EHEDG and 3-A
  • Reliable, long-term operation thanks to durable, robust, heavy-duty, all-stainless steel construction
  • Easy to service and maintain with fully interchangeable spare parts
  • Truly aseptic with the ability to provide a steam barrier on all interfaces between the product media and the outside atmosphere

Pump performance, hygienic design and ease of service are essential to hygienic processes. The Alfa Laval DuraCirc® Aseptic circumferential piston pump (CPP) delivers it all – high volumetric efficiency, EHEDG and 3-A conformance, and quick and easy service. DuraCirc® Aseptic is engineered for aseptic process applications in the dairy, food and beverage industries, primarily for packaging where extended shelf life is required.

For a cost-effective pump selection, the pumps come in five models, capable of flow rates up to 103 m3/h (453 gpm) and pressures up to 25 bar (363 psi).

Simplify service in terms of complexity and time with user-friendly features including a truly front-loading, self-setting single mechanical seal, use of a single long-life oil lubricant, and external shimming.


Diseñado para ofrecer durabilidad, fiabilidad y eficiencia para ampliar los límites de su desempeño



Rendimiento supremo

Diseñada con espacios reducidos entre los cabezales de la bomba, la bomba aséptica DuraCirc® maximiza la eficiencia volumétrica y el rendimiento del proceso. Cinco modelos ofrecen una amplia gama de rendimiento con capacidades de caudal de hasta 103 m3/h (453 gpm) y presiones de funcionamiento de hasta 25 bar (363 psi). Esto facilita el tamaño y la selección óptimos de la bomba, lo que reduce los costes de capital y aumenta la flexibilidad del proceso.



Basado en un diseño robusto y de confianza, las características de DuraCirc® Aseptic incluyen:

  • Geometría avanzada de puerto y cabezal de bomba, que proporciona una característica de NPSHr muy baja. Esto reduce significativamente el riesgo de cavitación y mantiene la integridad de la bomba y el medio mientras aumenta la flexibilidad del proceso en aplicaciones desafiantes.
  • Cojinetes de larga duración y servicio pesado, que soportan ejes rígidos ubicados en una caja de engranajes de acero inoxidable sólido, que reducen el movimiento del eje y permiten espacios reducidos entre los cabezales de la bomba. Esto minimiza el contacto del cabezal de la bomba y asegura el tiempo de actividad del proceso.
  • Un diseño de sello modular, que facilita la conversión del sello sin necesidad de volver a mecanizar o carcasas de descarga adicionales, en caso de que cambie la aplicación del proceso.
  • Un puerto de actualización opcional, el DuraCirc® Uni-Fit, permite el reemplazo fácil y directo de las bombas de pistón circunferencial existentes de Alfa Laval y otras marcas, sin necesidad de modificar las tuberías en los sistemas de proceso existentes.



Satisface de forma segura las demandas higiénicas de la industria, asegurando la integridad de sus procesos y
la calidad de sus productos



Higiene superior

El DuraCirc® Aseptic de acero inoxidable está certificado para cumplir con los estándares globales de diseño higiénico, incluidos EHEDG y 3-A. A diferencia de muchas otras marcas de bombas de pistón circunferencial, DuraCirc® Aseptic proporciona una excelente capacidad de limpieza y una alta eficiencia volumétrica.



Las características que reducen el riesgo de contaminación incluyen:

  • Elastómeros perfilados humedecidos por el producto que cumplen con la FDA y tienen una compresión definida, lo que elimina grietas y zonas muertas.
  • Una caja de engranajes robusta con cojinetes de servicio pesado colocados de manera óptima que soportan ejes de gran diámetro, lo que minimiza el contacto del cabezal de la bomba y, por lo tanto, reduce el riesgo de contaminación del medio
  • Una construcción totalmente de acero inoxidable adecuada para un lavado higiénico, lo que garantiza un entorno más limpio
  • Lubricante de caja de cambios de larga duración que cumple con la FDA
  • Capacidad para introducir una barrera de vapor en todas las interfaces de medios/atmósfera, incluida la cubierta frontal, los puertos y los sellos mecánicos


Las características de diseño innovadoras hacen que el mantenimiento sea más rápido y más sencillo, lo que aumenta el tiempo de actividad en sus operaciones.



Servicio sencillo

Aumente el tiempo de actividad del proceso y agilice y facilite el servicio con las características innovadoras de diseño DuraCirc® Aseptic. Realice procedimientos de mantenimiento estándar de forma rápida y sencilla, sin necesidad de desmontar la caja de engranajes, volver a trabajar los componentes ni procedimientos complejos de reconstrucción de la bomba.



Las características incluyen:

  • Un sello mecánico único, autoajustable y de carga frontal para un reemplazo rápido del sello in situ, sin tener que quitar la bomba de la línea de proceso.
  • Reemplazo rápido y fácil de los rotores o la carcasa del rotor en el caso poco probable de que se necesite un reemplazo
  • Calzado externo de fácil acceso fuera de la carcasa del rotor en lugar de dentro de la caja de cambios
  • Repuestos totalmente intercambiables
  • Cojinetes de larga duración, que ofrecen decenas de miles de horas de funcionamiento
  • Un solo lubricante de la caja de cambios de larga duración aprobado por la FDA con un intervalo de cambio extendido de 3000 horas

.

Folleto de DuraCirc® Aseptic

Descubra cómo DuraCirc® Aseptic ofrece un rendimiento supremo, una higiene superior y un servicio más sencillo.

Alfa Laval DuraCirc brochure 360x640
.

Monitorización fácil del estado de bombas higiénicas

El Alfa Laval CM monitorea el estado de funcionamiento de equipos rotativos, como las bombas

Condition monitor vignette 640x360

Cómo funciona

.

La construcción aséptica DuraCirc® cuenta con dos rotores, alojados dentro de una cámara de bombeo, conocida como caja de rotores, con cada rotor ubicado en un eje sostenido rígidamente dentro de una caja de engranajes. Los dos rotores están sincronizados a través de los engranajes de sincronización en la caja de engranajes que, junto con el calce, asegura que no haya contacto entre el rotor o la caja del rotor. El accionamiento del rotor/eje se proporciona normalmente a través de un motor eléctrico con engranajes.

Debido al estrecho espacio de funcionamiento interno dentro de la cámara de bombeo, la rotación de los rotores genera continuamente un vacío parcial en el puerto de succión de la bomba a medida que los rotores se desenredan. Esto da como resultado en una caída de presión localizada, que permite que el fluido se introduzca a la bomba. A continuación, las alas del rotor transportan el fluido alrededor del canal; la presión generada cuando las alas del rotor se vuelven a engranar fuerza al fluido fuera del puerto de descarga de la bomba.



DuraCirc Pump Exploded Cut away 640x360
.

Vídeos de servicio y mantenimiento de 360°

Cómo cambiar el kit de servicio de sello único
Cómo cambiar el kit de servicio de sello lavado
Cómo cambiar el kit de servicio de sello doble
Cómo cambiar el kit de servicio de junta tórica
Cómo cambiar el kit de lavado de junta tórica
Cómo cambiar el kit de elastómero de extremo húmedo

Cómo desmontar y montar el extremo húmedo
