Alfa Laval - Tipo 2

Tipo 2

El intercambiador de calor en espiral Alfa Laval Tipo 2 se utiliza para tareas de 2 fases, tanto de condensación como de evaporación (re-ebullición). En esta configuración, la espiral siempre está en posición vertical. Condensación de flujo cruzado con la menor caída de presión posible.

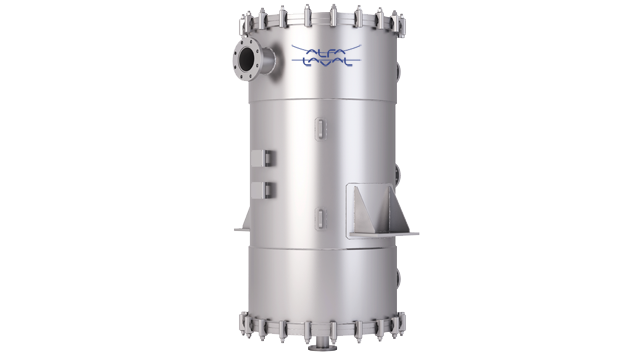

SHE Type2 640x360

En esta configuración, el intercambiador de calor en espiral está siempre en posición vertical. La compacidad del Alfa Laval SHE Tipo 2 y el hecho de que esté montado verticalmente permite que se instale con un tamaño muy pequeño en comparación con la unidad equivalente de carcasa y tubos y reduce las estructuras de soporte y la complejidad de las tuberías.

El Alfa Laval SHE Tipo 2 tiene un flujo cruzado en lugar de un flujo a contracorriente. Debido al buen espacio del canal en el lado de condensación, generalmente hay una caída de presión muy baja en el circuito de condensación, por lo que es ideal para tareas de condensación al vacío.

Aplicaciones:

  • Gases: vapor puro y mezclas con gases inertes.
  • Vapor / líquido: condensadores superiores, condensadores de reflujo, condensadores de vacío, condensadores de ventilación, reboliers con líquidos incrustantes y enfriadores de gas.

Cómo funciona

Principios de operación

El intercambiador de calor en espiral OTS Tipo 2 presenta un diseño de un solo canal, lo que significa que cada fluido ocupa un solo canal. Esto permite que un medio se mueva en un flujo en espiral mientras que el otro se mueve en un flujo cruzado, paralelo al eje del elemento en espiral. El canal de flujo en espiral se cierra con soldadura en cada lado, mientras que el otro medio pasa a través del elemento en espiral abierto. Este diseño combina una alta velocidad de líquido en la espiral cerrada con gran volumen de flujo y baja caída de presión en el lado del vapor de flujo cruzado.

Autolimpiante

La construcción de un solo canal elimina la derivación y reduce las incrustaciones. La turbulencia del fluido en el canal elimina constantemente las incrustaciones o depósitos tan pronto como se forman. Si se produce un ensuciamiento, disminuyendo así la sección transversal del canal, la velocidad aumenta y elimina los depósitos en la zona exacta afectada.
