Alfa Laval AC line of brazed plate heat exchangers provide efficient heat transfer with a small footprint. They are specifically developed to work in air conditioning, refrigeration, chillers and heat pump applications.

al bhe ac right

Brazed plate heat exchangers are widely used in refrigeration plants. They are normally used to transfer heat from the refrigerant – the primary fluid – and from water or brine as the secondary fluid.

Units in the Alfa Laval AC line of copper-brazed heat exchangers are mainly used as:

  • Evaporators for dry expansion and cooling water
  • Condensers for rejecting or recovering heat to water
  • Economizers for cooling liquid refrigerant and super-heating vapour refrigerant.

They can also be used as:

  • Sub-coolers to cool liquid refrigerants using well water
  • Intermediate heat exchangers in the absorption cycle, to preheat the diluted solution or to pre-cool the concentrated solution.

Cómo funciona

Los intercambiadores de calor de placas soldadas utilizados para aplicaciones de HVAC normalmente utilizan un flujo paralelo para lograr la transferencia de calor más eficiente. En un diseño de una sola pasada, todas las conexiones están ubicadas en un lado del intercambiador de calor, lo que facilita la instalación.


Patrón de canal alternativo

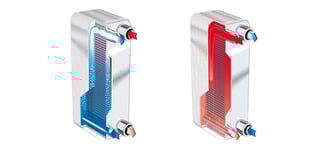

Cuando se utilizan como evaporadores, los canales formados entre las placas corrugadas y las esquinas están dispuestos de manera que los dos medios fluyan a través de canales alternos, siempre en direcciones opuestas (flujo contracorriente). El refrigerante de dos fases (vapor + líquido) ingresa en la parte inferior izquierda de la unidad. La calidad del vapor depende de las condiciones de operación en la planta de refrigeración.



Expansión en seco

La evaporación de la fase líquida tiene lugar dentro de los canales. Siempre se requiere cierto grado de sobrecalentamiento, por lo que el proceso se denomina "expansión seca". Las flechas azul marino y azul claro muestran la ubicación de las conexiones de refrigerante. El agua (salmuera) a enfriar fluye a contracorriente en el canal opuesto; Las flechas rojas oscuras y claras muestran dónde están las conexiones de agua (salmuera).



Línea AC como condensador

Cuando se utiliza como condensador, los componentes principales siguen siendo los mismos que para el evaporador. El refrigerante ingresa en la parte superior izquierda como un gas caliente y comienza a condensarse en la superficie de los canales. Una vez totalmente condensado, se subenfría ligeramente, en un proceso llamado "condensación libre". Las flechas azul oscuro y claro muestran la ubicación de las conexiones de salmuera. El refrigerante fluye a contracorriente en el canal opuesto y se enfría. Las flechas rojas oscuras y claras muestran dónde están las conexiones de refrigerante.
