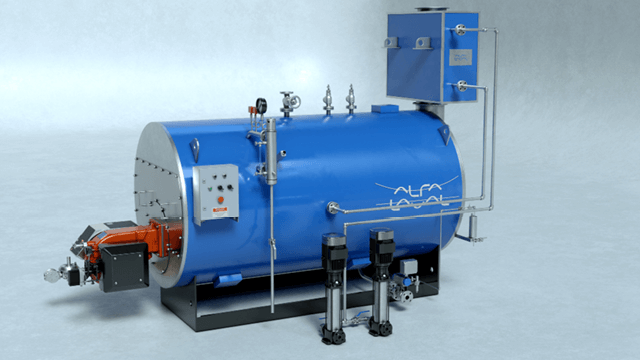

Aalborg Mini 3-pasos
La caldera Aalborg 3-Pass Mini es una caldera industrial de gas, LFO o combustible dual con una capacidad de vapor de 0.5-2.5 ton/hora y una presión de diseño de hasta 21 barg.
Con una capacidad de 0,35-1,90 MW, el Aalborg 3-Pass Mini se puede utilizar para un
Aplicación de agua también. Esta caldera muy compacta viene como una unidad completa montada sobre patines, lista para ser instalada. Diseñado y optimizado con el total de las técnicas de Alfa Laval
y competencias innovadoras en cada detalle, de adentro hacia afuera.
Piezas de presión
Las superficies de calentamiento están dispuestas simétricamente con el horno en la línea central de la caldera para asegurar una circulación óptima del agua. La cámara de inversión se enfría por agua para reducir al mínimo el refractario y garantizar una reducción óptima del ruido. La parte de presión se basa en conceptos de diseño y producción bien documentados. Todas las piezas a presión se fabrican cuidadosamente en materiales seleccionados con acero de alta resistencia. La caldera Aalborg 3-Pass Mini está diseñada según los estándares de la norma EN 12953 o ASME sect. I.
Sistema de control/seguridad
El sistema de control/sistema de seguridad incorpora:
- Sistema de gestión de quemadores con control de carga y secuencia con enclavamientos de arranque / seguridad y control de carga.
- Control del nivel del agua y seguridad.
- Arrancador de motor.
Quemador
El Aalborg 3-Pass Mini viene con un quemador monobloque que se puede utilizar para gas y LFO o una combinación de este (combustible dual).
Fácil instalación
La caldera está montada en un patín - listo para ser enchufado. Se suministra con quemador ya montado, panel de control, accesorios y cables.
Diseño compacto
La pequeña huella hace que la caldera sea fácil de instalar.
Fácil inspección y mantenimiento
Todas las conexiones/válvulas de caldera y puertas de inspección están ubicadas de tal manera que permiten fácilmente el acceso para la operación y el mantenimiento.
Fácil de limpiar
Los tubos de humo son rápidos y fáciles de limpiar gracias al bajo número de tubos en espiral.
La caldera está diseñada con dibujo simétrico, con evaporación estable y uniforme y espacio de vapor adecuado que garantiza una alta calidad de vapor saturado.
El diseño del horno junto con el quemador garantiza una combustión eficiente y bajas emisiones atmosféricas.
Accessorios
El Aalborg 3-Pass Mini viene con parte de presión con aislamiento, quemador monobloque, bomba de agua de alimentación, control de nivel de agua encendido / apagado / salida, salida de vapor, purga y válvulas de seguridad, así como panel de control de serie. Como extras opcionales, se le puede suministrar una bomba de agua de alimentación de reserva, válvulas de purga automáticas, enfriador de muestras, pila, tanque de agua de alimentación, tanque de purga, sistema de dosificación química y equipo de tratamiento de agua de alimentación.
Beneficios
- Caldera de alta eficiencia
- Dibujo simétrico, con evaporación estable y uniforme
- Espacio de vapor adecuado - alta calidad de vapor
- Diseño de baja tensión - mayor vida útil
- Tubos en espiral - alto coeficiente de transferencia de calor
- Tubos en espiral: tamaño reducido y fácil limpieza
- Bajas emisiones
- Basado en detalles de diseño probados y conocidos de Aalborg 3-pass
- Fácil mantenimiento e inspección
- Aislamiento térmico de alta eficiencia
Alcance del suministro
- Parte de presión con aislamiento
- Quemador monobloque: gas, petróleo ligero o gas/aceite ligero
- Sistema de agua de alimentación (una bomba)
- Control del nivel de agua on-off
- Válvulas de salida, purga y seguridad de salida de vapor
- Panel de control
- Puesta en marcha
Opcional
- Bomba de agua de alimentación de reserva
- Válvulas de purga automáticas
- Enfriador de muestras
- Pila
- Tanque de agua de alimentación
- Tanque de purga
- Sistema de dosificación química
- Tratamiento del agua de alimentación
Cómo funciona
- Ligero y de alta eficiencia con aislamiento térmico cerámico con revestimiento antiabrasivo
- Aislamiento térmico sin soportes de acero. Menor conducción de calentamiento y mejor eficiencia de aislamiento
- Cubierta ligera, fácil mantenimiento e inspección
- Quemador monobloque
- Placas y tubos en una sola pieza
