Membranas MBR
Membrane bioreactor technology is a future-proof solution for treatment of both municipal and industrial wastewater. It allows you to maximize resource recovery, minimize costs and implement a circular-economy perspective in your operations. Alfa Laval’s membrane modules for bioreactors bring together the advantages of hollow fibre and flat sheet technologies. Combining our unique LowResist™, S Aerator™ and QuickSwap™ technologies, our systems offer a range of benefits for MBR processes.
At the forefront of MBR technology - Introducing Alfa Laval’s updated MBR membrane
- Minimize power consumption
- Reduce cleaning needs
- Facilitate maintenance
- Maximize capacity
Tecnología
La naturaleza está llena de ejemplos de procesos inteligentes y eficientes, y nosotros nos hemos inspirado en varios de ellos para diseñar nuestros módulos MBR. Esto ha resultado todo un éxito que se ha traducido en unos bajos costes de energía, una limpieza mínima y una alta calidad del agua. Desarrollamos nuestros sistemas gradualmente para mejorarlos aún más, siempre con el mismo principio fundamental: la eficiencia natural.
LowResist™
El diseño único de LowResist de Alfa Laval proporciona a nuestro módulo de membrana una caída de presión extremadamente baja. Gracias a la presión transmembrana ultrabaja (TMP), las membranas MBR de Alfa Laval requieren mucho menos limpieza y mantenimiento que otros sistemas MBR del mercado. La TMP baja se traduce en que los poros no se obturan, por lo que solo encontrará suciedad superficial fácil de limpiar.
Esta también es la razón por la que los filtros MBR de Alfa Laval pueden funcionar mediante gravedad con solo 1 m de agua por encima del módulo, lo que posibilita maximizar la capacidad de un tanque sin tener que emplear bombas.
En nuestro nuevo modelo, hemos mejorado la tecnología LowResist para reducir aún más la presión transmembrana. Las nuevas membranas cuentan con lados abiertos, lo que permite que el agua fluya libremente hacia las cajas de filtración. Esto produce una distribución más homogénea de la presión sobre la membrana, lo que mejora la capacidad y reduce las necesidades de limpieza.
S Aerator™
Nuestro modelo más reciente de MBR incluye el sistema de aireación S Aerator. Gracias a este nuevo sistema mejorado, se minimiza el consumo de aire y no es necesario limpiar obstrucciones.
Las obstrucciones son una molestia en los sistemas de aireación tradicionales de múltiples líneas. Limpiarlos y reiniciarlos es un proceso incómodo y lento.
El nuevo S Aerator de Alfa Laval utiliza un diseño de una sola línea, por lo que es autolavable. Todas las obstrucciones se limpian automáticamente cuando la presión del aire se acumula. El agua que ha entrado en el sistema debido a la obstrucción también se expulsa automáticamente, por lo que no hay necesidad de intervención manual en ninguna etapa.
El diseño autolavable facilita el encendido y el apagado del aire durante el funcionamiento y le permite hacer funcionar sus módulos de membrana con aireación alterna. Esto significa que en sistemas con más de un módulo de membrana, la limpieza con aire se aplica de manera alterna, no de forma continua. Esto es posible sin que las obstrucciones se conviertan en un problema gracias al TMP extremadamente bajo. La gran ventaja es el ahorro en los costes de energía, inversión y mantenimiento.
El final de la línea de aireación es un tubo vertical que está abierto en la parte inferior. Este diseño le permite ver claramente si se está aireando el biorreactor en exceso. Si hay burbujas en el tubo final, quiere decir que el sistema está recibiendo demasiado aire.
QuickSwap™
Las membranas son fáciles de instalar y sustituir gracias a la exclusiva tecnología QuickSwap™ de Alfa Laval. La exclusiva tecnología QuickSwap™ de Alfa Laval permite retirar cada paquete de forma individual, lo que minimiza la altura de elevación requerida por encima del módulo de membrana. Gracias a esto, los módulos de membrana MBR de Alfa Laval son especialmente adecuados para instalaciones en interiores o subterráneas donde una altura de elevación adicional implica más costes de capital.
Las membranas se sustituyen fácilmente gracias a la tecnología QuickSwap™. Como todas las membranas de un módulo van montadas en paquetes, es posible sustituir un paquete completo en una sola operación, en lugar de tener que sustituir cada elemento de membrana de manera individual.
Para sustituir un paquete, únicamente es necesario reducir el nivel del tanque, sacar el paquete antiguo y colocar uno nuevo. No es necesario sacar todo el módulo del tanque ni pasar tiempo asegurándose de que cada elemento de membrana esté en su lugar después de sustituir las membranas.
Optimizado para una alta capacidad.
Los nuevos módulos de membrana MBR de Alfa Laval solo requieren dos lados libres durante el funcionamiento y, por lo tanto, pueden instalarse unos junto a otros en filas, lo que aumenta drásticamente la densidad de membrana instalada.
La gama de diferentes tamaños de módulos, en combinación con la baja profundidad de agua requerida para el funcionamiento por gravedad, hace posible optimizar el uso de los tanques existentes y maximizar el área de membrana instalada. Con la solución de Alfa Laval, obtendrá la mayor área de membrana por volumen de tanque.
La alta resistencia a las obstrucciones y la ausencia de bloqueo de poros de las membranas MBR de Alfa Laval hacen posible utilizar el biorreactor con concentraciones de sólidos suspendidos hasta un 50 % más altas que los filtros de otros fabricantes.
La combinación de estos factores se traduce en que, gracias a las membranas MBR de Alfa Laval, el cliente obtiene la máxima capacidad por volumen de tanque.
Membranas: diseñadas para aplicaciones de aguas residuales
Las membranas son una parte fundamental de una planta de tratamiento de aguas residuales MBR. Desarrollamos y fabricamos todas las membranas que se utilizan en nuestros módulos MBR para garantizar la máxima calidad y la mayor durabilidad. Las membranas están fabricadas de PVDF resistente al cloro y se han optimizado específicamente para su uso en aplicaciones de aguas residuales.
Las membranas proporcionan una barrera absoluta contra las bacterias, los microplásticos y otros contaminantes, y el agua tratada tiene la garantía de cumplir con los requisitos respecto a la reutilización del agua o la descarga respetuosa con el medio ambiente.
Automatización completa para que se necesite poco personal
Las membranas MBR de Alfa Laval son fáciles de utilizar y pueden automatizarse en su totalidad. Todos los aspectos importantes, como la limpieza con aire, la duración del ciclo y la CIP se pueden iniciar, controlar y supervisar de forma remota. El único trabajo manual necesario es asegurarse de que los tanques de productos químicos de limpieza estén llenos.
Por tanto, los requisitos de personal son muy bajos, normalmente alrededor del equivalente a una cuarta parte del tiempo de un operario a tiempo completo por planta.
Beneficios
La nueva versión de nuestros módulos de filtración de biorreactores de membrana incluye una serie de mejoras que aumentan la capacidad, reducen el consumo de energía y disminuyen aún más los costes de mantenimiento.
Excelente calidad del agua
Una de las mayores ventajas de un biorreactor de membrana es la excelente calidad del agua del efluente. Debido a que las exigencias legales cada vez son más estrictas, si invierte en módulos de membrana MBR de Alfa Laval, puede tener la seguridad de que dispone de una solución con garantía de futuro.
La membrana es una barrera física absoluta que elimina todas las bacterias y una serie de otros patógenos, así como todos los microplásticos, por lo que resulta adecuada para una gran variedad de aplicaciones de reutilización beneficiosas, por ejemplo, el riego.
Un sistema MBR también es una gran solución para eliminar compuestos que empiezan a generar preocupación, microcontaminantes y productos farmacéuticos de las aguas residuales municipales y hospitalarias.
Las membranas MBR de Alfa Laval están homologadas según el Título 22 de California y en estudios recientes han demostrado ser totalmente efectivas para eliminar contaminantes microplásticos de una planta de tratamiento de aguas residuales en Dinamarca. Por lo tanto, puede tener la seguridad de que cubrirá tanto sus futuras necesidades operativas como las del medio ambiente local.
Bajos costes energéticos
El principal coste operativo de una planta de MBR es la energía, por lo que la eficiencia energética es una preocupación primordial. Las membranas MBR de Alfa Laval ofrecen un rendimiento líder en el mercado al menor coste energético posible.
El diseño único LowResist™ de nuestras membranas MBR hace posible que funcionen mediante la gravedad como la única fuerza motriz, lo que acaba con los costes de la energía empleada en el bombeo.
El nuevo S Aerator™ de Alfa Laval permite optimizar la limpieza con aire y, a su vez, el consumo de energía del ventilador de aire, sin correr el riesgo de que aumenten los bloqueos en el aireador o la obturación de la membrana.
Limpieza mínima
La presión transmembrana ultrabaja (TMP), que es la base de la tecnología de módulo de membrana LowResist, minimiza la suciedad, lo que se traduce en una reducción de las necesidades de limpieza. La baja TMP acaba con la obturación de los poros, lo que hace que la única limpieza que necesita un filtro MBR de Alfa Laval es relajación/limpieza con aire cada 10 minutos y CIP 4-6 veces al año.
En otras palabras:
- No se necesita retrolavado
- Bajos requisitos de retrolavado y ninguna necesidad de remojo en la mayoría de los casos
- No es necesario retirar nunca del tanque el módulo de filtro durante su vida útil
- Mínimo CIP
- Uso mínimo de productos químicos.
- Enormes ahorros de tiempo
- Menos desgaste y roturas en membranas y bombas.
Funcionamiento fácil y fiable
Cada detalle de un sistema de membrana MBR de Alfa Laval se ha diseñado y fabricado específicamente para su uso en aplicaciones de aguas residuales. No hay componentes móviles ni válvulas en los lodos, y el uso de la bomba se ha minimizado. Nada se ha dejado al azar, con el fin de garantizar la máxima fiabilidad y los menores requisitos de mantenimiento posibles.
Ningún mantenimiento le exigirá nunca retirar el módulo de filtro del tanque del biorreactor ni vaciarlo. En caso de que deba sustituir una membrana, nuestro exclusivo sistema QuickSwap le permitirá hacerlo en un tiempo récord en el tanque de membrana. Más información sobre QuickSwap
No es necesaria formación avanzada para su personal si está modernizando una planta de tratamiento de aguas residuales existente para usar tecnología MBR. Todas las tecnologías de nuestro sistema le resultarán conocidas a su personal.
Gastos de capital: Bajo coste de inversión
Las membranas MBR de Alfa Laval ofrecen la máxima capacidad en cualquier espacio disponible. Con independencia de si está construyendo una nueva planta o actualizando una existente, verá que nuestras soluciones reducen sus gastos de capital.
Nuevas plantas
En el caso de una planta nueva, elegir Alfa Laval le puede suponer un gran ahorro en obra civil. El tamaño del tanque puede ser más pequeño que en otros sistemas MBR, gracias a la alta densidad de la membrana y a la capacidad de funcionar con una mayor concentración de sólidos en suspensión. Un sistema Alfa Laval puede funcionar con una concentración de sólidos hasta un 50 % superior que las soluciones de fibra hueca, lo que hace posible emplear un tanque más pequeño.
Y con un sistema Alfa Laval, no es necesario instalar bombas para la recirculación de los lodos. Para ello usamos elevación mediante aire, lo que significa que el aire de limpieza hace circular los lodos. También ahorrará en bombas y tuberías, gracias a la simplicidad del diseño de una membrana Alfa Laval MBR. Dado que el sistema puede funcionar con la gravedad como fuerza motriz, la única bomba que se requiere es la bomba de CIP.
Plantas existentes
En el caso de plantas ya existentes, la gran flexibilidad de nuestro sistema de filtración MBR permite adaptarlo a cualquier infraestructura que ya esté presente. Puede elegir si desea dejar que la gravedad sea la fuerza impulsora del sistema o utilizar bombas de filtración de baja energía. Gracias a nuestra gama de módulos de membrana con diferentes tamaños, podemos incorporar la capacidad máxima de membrana a sus tanques actuales.
Mantenimiento mínimo del sistema MBR
Limpieza
La presión transmembrana ultra baja y el hecho de que los poros no se obturen se traducen en unas necesidades de limpieza muy reducidas. Durante el funcionamiento normal, basta con un período de relajación de 2 minutos cada 10 minutos para que el aire de limpieza elimine la suciedad superficial.
No es necesario realizar un retrolavado frecuente ni un retrolavado mejorado químicamente: solo se necesita una limpieza CIP de una o dos horas cada dos o tres meses. El ahorro de tiempo en comparación con otros sistemas MBR es muy importante.
Los largos ciclos de limpieza CIP brindan la ventaja añadida de minimizar el desgaste de las membranas y el uso de productos químicos.
Servicio de equipos
Nuestros sistemas MBR se caracterizan porque requieren servicio con poca frecuencia y este se realiza fácilmente. Todo el mantenimiento se efectúa con los módulos de membrana en el tanque. Ni siquiera es necesario retirar los módulos del tanque durante su vida útil
Como las membranas MBR de Alfa Laval funcionan con la gravedad y la elevación por aire, no existen bombas de agua ni de lodos que requieran reparación. Solamente las válvulas, la bomba de CIP y el ventilador de aire requieren servicio ocasionalmente.
Si debe sustituir las membranas de un módulo al final de su vida útil, descubrirá que nuestro nuevo diseño QuickSwap facilita enormemente esta tarea. Todas las membranas de un módulo van montadas en un mismo compartimento, y lo único que debe hacer es reducir el nivel del tanque y sustituir todo el compartimento de las membranas.
Puede encontrar más información sobre QuickSwap aquí
El diseño modular implica que solo se necesita una distancia de 1,3 m sobre el borde del tanque para elevar los módulos y colocarlos en su sitio durante la instalación. Esto es muy práctico si su sistema MBR está situado en el interior y cuenta con un espacio limitado.
Acuerdos de rendimiento
Si suscribe un Acuerdo de rendimiento con Alfa Laval, obtendrá una tranquilidad total y un rendimiento garantizado. El equipo de expertos en MBR de Alfa Laval se asegura de que obtenga el flujo y el nivel de TSS especificados en su contrato.
Lo único que le pedimos es que nos envíe datos operativos tres veces al año para que podamos evaluar el funcionamiento de su sistema. Una vez al año, un experto en MBR de Alfa Laval visitará su planta para analizar las posibilidades de optimización y realizar una inspección visual.
Si cuenta con un acuerdo de rendimiento, también estaremos presentes durante la puesta en marcha, y la garantía mecánica se amplía hasta 5 años.

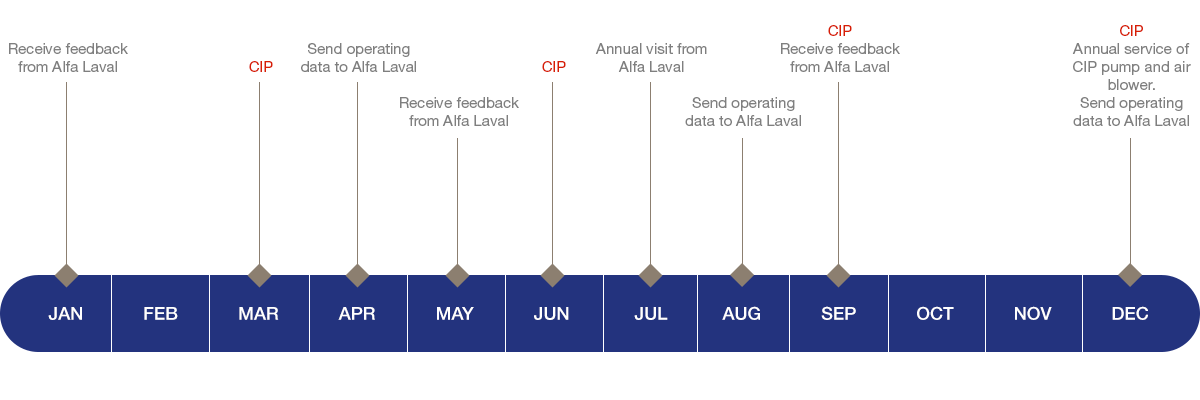

Un año en la vida de un MBR de Alfa Laval.
Asociación
Nos complace ayudarle en cada paso del proceso, desde la fase de diseño inicial y durante toda la vida útil de su planta.
Nuestra colaboración con los clientes a menudo comienza en la fase de diseño, donde podemos ayudar a optimizar la planta para garantizar las máximas capacidad, calidad del agua y eficiencia energética. La flexibilidad de nuestro sistema nos permite personalizar su nueva planta de acuerdo con sus requisitos exactos, y nos aseguramos de que la biología en su tanque logre las mejores condiciones posibles.
También podemos entregar equipos de desecado de lodos que satisfacen las exigencias presentadas por los sólidos producidos en las instalaciones de MBR.
Red de servicio global
Si cuenta con Alfa Laval como su socio de servicio, siempre dispondrá de ayuda a mano. Contamos con personal de servicio en cerca de 100 países, listos para ayudarle en su idioma local. Y nuestra eficiente cadena logística garantiza que obtendrá las piezas de repuesto necesarias lo más rápido posible.
Casos de éxito sobre el MBR
Hay más de 150 sistemas de MBR de Alfa Laval instalados en todo el mundo, que gestionan todo tipo de aguas residuales municipales e industriales.
Schwander Polska elige las membranas MBR de Alfa Laval por sus costes de ciclo de vida reducidos
La empresa Schwander Polska diseña, construye y opera plantas de aguas residuales basadas en tecnología MBR. Para garantizar un tiempo de funcionamiento prolongado y libre problemas con un coste operativo mínimo, la compañía ha decidido utilizar las membranas MBR de Alfa Laval en todos sus proyectos.
El MBR de Alfa Laval maximiza la flexibilidad y la calidad de los efluentes en KMC
El productor de almidón de patata KMC procesa aguas residuales con 10.000 mg DQO/l en su planta de tratamiento de aguas residuales. Gracias a las membranas para MBR de Alfa Laval, la empresa disfruta de la flexibilidad de emplear las bacterias más adecuadas en sus biorreactores y puede satisfacer las demandas de calidad de los efluentes del municipio.
