Compabloc

Alfa Laval Compabloc range is compact and designed for optimum performance and serviceability across a broad spectrum of industrial process applications. Standard pressure range up to 42 bar.

Alfa Laval Compabloc welded plate heat exchanger

The Alfa Laval Compabloc is a breakthrough plate heat exchanger design that combines a whole range of technological advantages into one compact unit. The all-welded plate pack does away with all gaskets between plates, and makes it possible to operate with a wide range of aggressive media and at high temperatures and pressures.

Corrugated plate patterns generate high turbulence that results in overall heat transfer coefficients three to five times greater than a shell-and-tube heat exchanger. In addition to minimizing fouling, this makes it financially viable to use corrosion-resistant exotic metals.

This makes the Compabloc perfect for heat recovery in corrosive operating environments and for handling aggressive, high-temperature fluids of all kinds. The compactness of this all-welded unit means it can be installed virtually anywhere – as a condenser or reboiler for distillation and stripping columns, as a condenser on top of reactors and in a wide range of other heat exchanger applications.

Cómo funciona

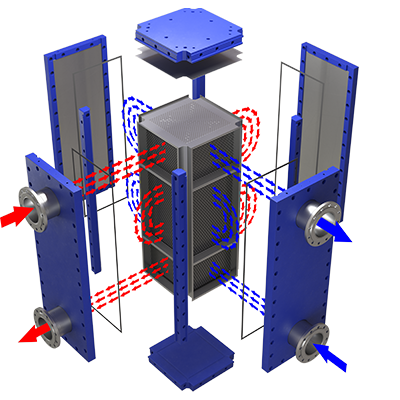

Compabloc - Exploded

En el núcleo de cada Compabloc hay una pila de placas corrugadas de transferencia de calor hechas de acero inoxidable u otros materiales resistentes a la corrosión, soldadas con láser alternativamente para formar canales.

Las corrientes calientes y frías fluyen a través de canales alternativos. Las placas corrugadas causan una alta turbulencia, lo que da como resultado una eficiencia de transferencia de calor sustancialmente mayor con un área de transferencia de calor entre un 50% y un 80% más pequeña que las carcasas y tubos comparables. La turbulencia de flujo también reduce la acumulación de incrustaciones. El diseño único de la placa de Compabloc elimina las zonas muertas en el intercambiador de calor.

Los dos flujos de un Compabloc se pueden configurar como paso único o paso múltiple mediante el uso de deflectores. El número de pasadas en el lado caliente y frío se puede elegir de forma independiente, lo que hace posible optimizar la transferencia de calor incluso si los caudales en los diferentes lados difieren mucho. Esta flexibilidad única significa que Compabloc siempre está optimizado para el trabajo exacto requerido. Los deflectores están diseñados para resistir el vacío total y se pueden reorganizar si se cambian las condiciones de diseño en el futuro.

Las unidades Compabloc tienen un flujo a contracorriente y pueden operar con un programa de temperatura cruzada (en una sola unidad), donde el enfoque de temperatura es tan cercano como 3 °C (5,4 °F), maximizando la recuperación de energía. El tamaño pequeño y el peso ligero hacen posible instalar Compablocs en cualquier lugar, por ejemplo, en la parte superior de las columnas de destilación o suspendidos de las estructuras de soporte.
